SHARE 共栄木材が、設計者と地域工務店を対象に「大スパン木造」実現へのサポートを展開中。LVLトラスからネイルプレートトラスまで、様々な方法で“20メートルを超える無柱空間”を造り上げる。構造材から焼杉など外壁材の選定まで、初期計画段階から支援
設計者と地域工務店を対象に、共栄木材が「大スパン木造」実現へのサポートを展開しています。
木造での20メートル超スパンの無柱空間の実現に加えて、焼杉などの様々な無垢の外壁材の選定もお手伝いします。また、プラン初期段階での相談や、愛媛の会社敷地内で様々なタイプの大スパン木造建築の見学も可能となっています。
無柱の20メートルを超えるスパンを木造で
従来なら鉄骨造で建っていた20メートルを超える無柱空間の非住宅建築の木造化に取り組んでいます。
LVL、Iジョイスト、ネイルプレートトラスなどを組み合わせ、倉庫・作業場・工場・店舗・オフィスなど広々とした柱のない空間を実現します。共栄木材の大スパン木造とは
在来木造・枠組壁工法を問わず、構造計画・構造計算・プレカット伏図作成から、加工・建て方（レッカーの配置・搬入計画）、必要に応じて構造の専門家や工務店様のご紹介まで、中四国を中心に、パートナーと一緒に日本全国でお手伝いします。
また、大きなスパンを飛ばす方法もLVLトラス、Iジョイスト、ライトフレームトラス等、構造体も在来木造から枠組壁工法まで、現場状況・職人さんの得手不得手・補助金制度などによって柔軟に使い分けることが可能です。
共栄木材では、10棟を超えるさまざまなタイプの大スパン木造建築を実際に活用しており、会社全体がモデル工場のような役割を果たしています。
工務店様やお施主様にも、実物をご見学・ご確認いただけます。また、単に構造材だけでなく、焼杉をはじめ様々な無垢の外壁材や羽目板も一緒にご提案することで、建物を美しく親しみのある建築へと仕上げるお手伝いができます。
一つの建物に必要な木材が全て相談できるパートナーを当社は目指しています。
以下に、工法の紹介や採用事例を掲載します。
１、大スパン木造のメリット
無柱空間
従来の木造では対応の難しい、7〜20M超までのスパンを実現。柱が不要で建物の自由度が上がります。低コスト
流通材を用いた建築が可能であり、意匠・構造条件に応じて在来工法・ツーバイフォー工法、LVL・ネイルプレートトラスを使い分けることで、合理的にコストを抑えることが可能です。軽量
木造は軽い為、必要地耐力を低く抑え、地盤改良・基礎工事の低コスト化に 繋がる可能性があります。減価償却
木造の倉庫・加工場は15年で償却可能。 鉄骨31年、軽量鉄骨24年と比べ、 早期の経費計上が可能。短納期
工場で事前にプレカット・ パネル化・トラス加工が可能で、 現場作業・廃材を大幅に削減。
２、工法紹介
工法は物件・条件に応じて柔軟に対応可能です。
コストを重視する場合、桧JAS材等で意匠性を重視する場合など、ご要望に応じてご提案します。
下部構造は、在来・ツーバイフォーともに対応可能です。
・LVLトラス・Iジョイスト
以下の写真はクリックで拡大します
共栄木材はLVL（Laminated Veneer Lumber：単板積層材）やI型ジョイスト（RFPI）を床根太・垂木用途として在庫しています。LVLと構造用ビスを用いた大スパントラスの製作も可能です。
これらを組み合わせる事で、30メートルを超える無柱空間が可能になります。
・ネイルプレートトラス
以下の写真はクリックで拡大します

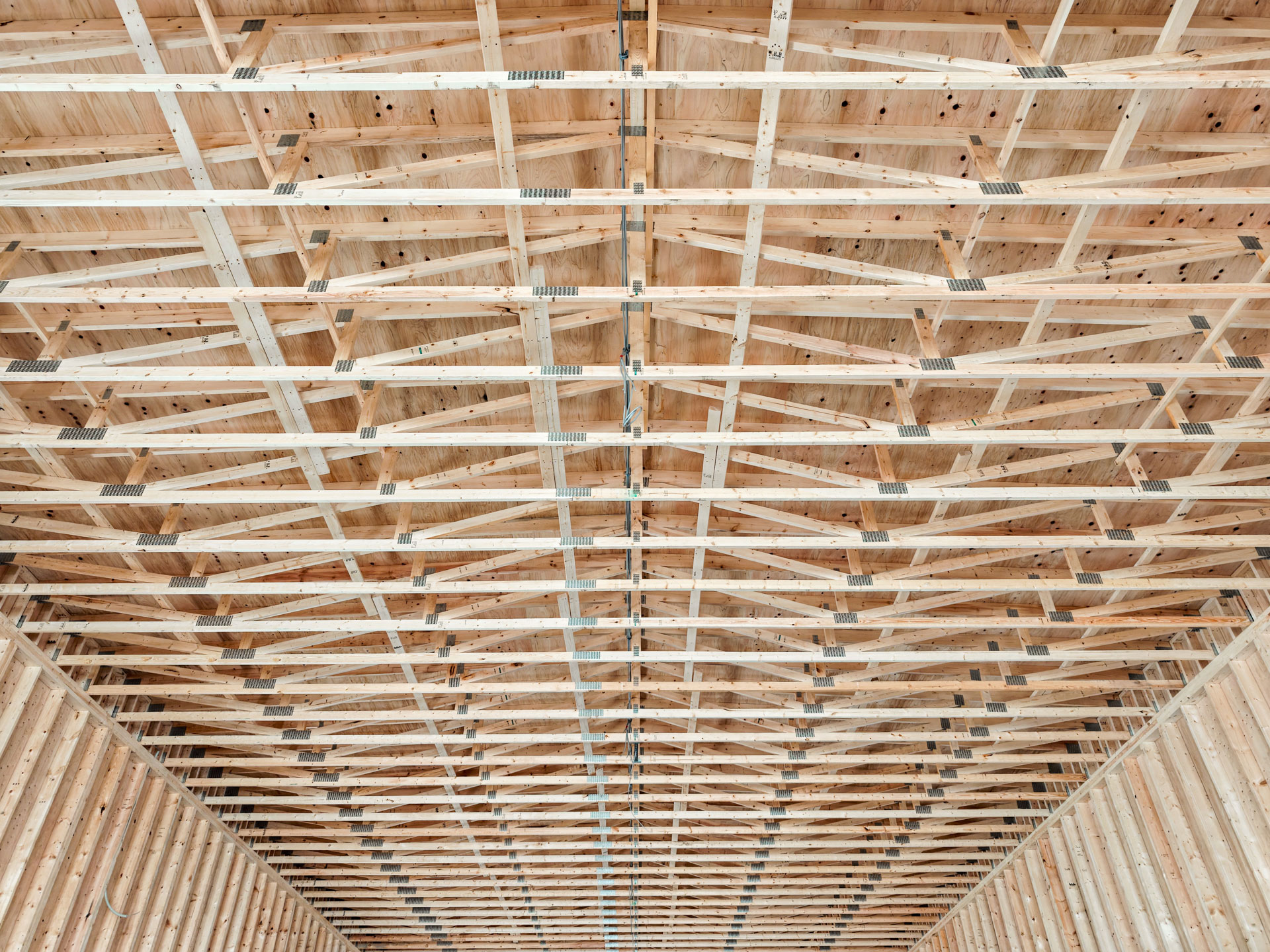

「ネイルプレートトラス」とは、木材の接合部をメタルプレートコネクターで圧着して製造した屋根トラスや床トラスの総称です。（ライトフレームトラスとも呼ばれます。）
共栄木材は四国で唯一、ネイルプレートトラスの生産設備とCADソフトを有しています（マイテック製）。下部構造は枠組壁工法、在来木造双方に対応可能です。
ネイルプレートトラスは、ツーバイフォー1時間耐火構造の大臣認定に対応しています。当社は、日本木質トラス協議会にも加盟し、工法の普及を促進しています。
・その他の工法について
以下の写真はクリックで拡大します
杉・桧・SPFなどのディメンションランバーをビスで緊結したトラスや、金物・構造用集成材を活用して大きな無柱空間を実現します。
物件対応が可能ですので、地域材や各種補助金の申請が可能になる場合もあります。
３、事例紹介
・桧トラスを用いた縫製工場
以下の写真はクリックで拡大します

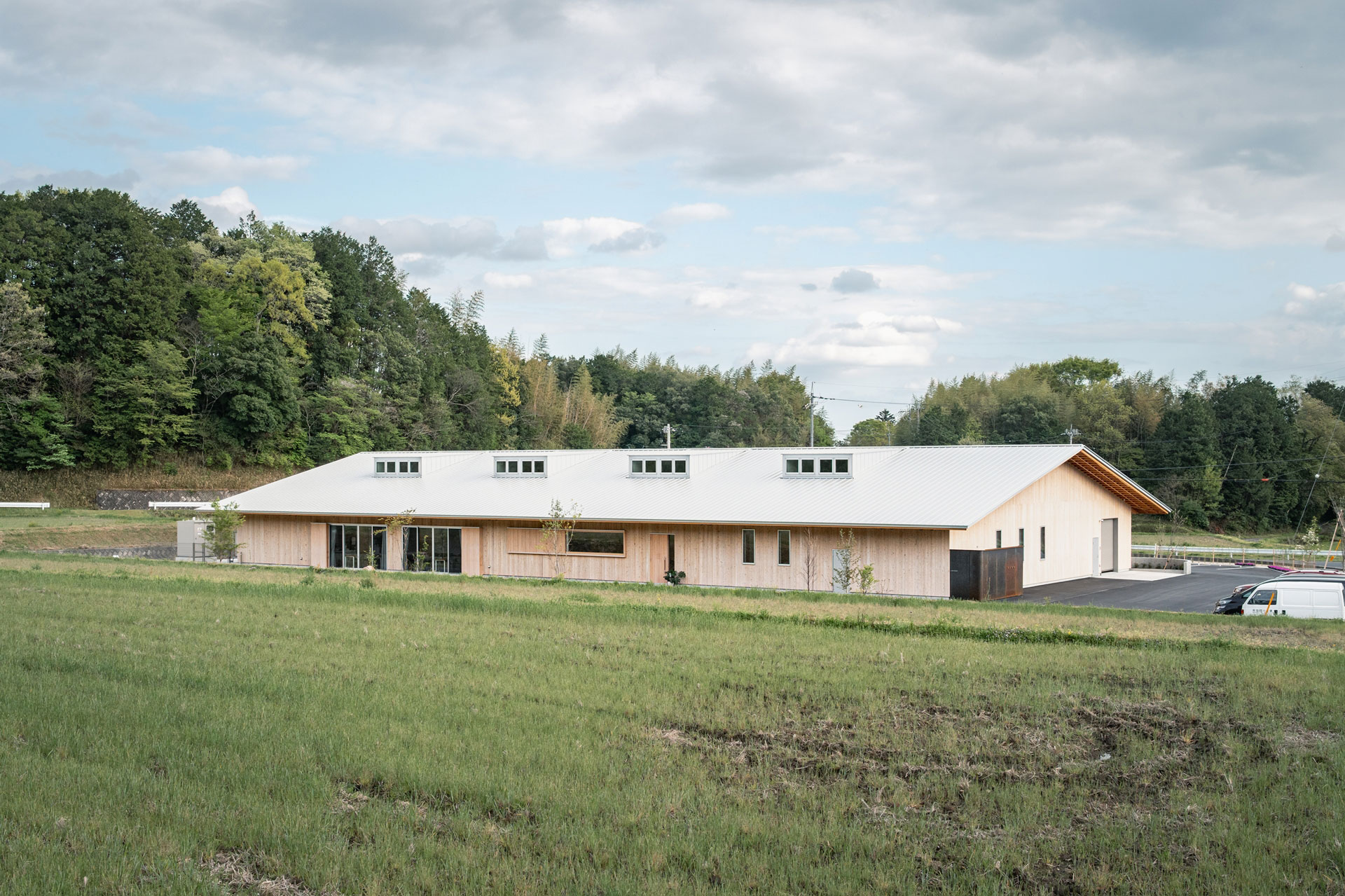

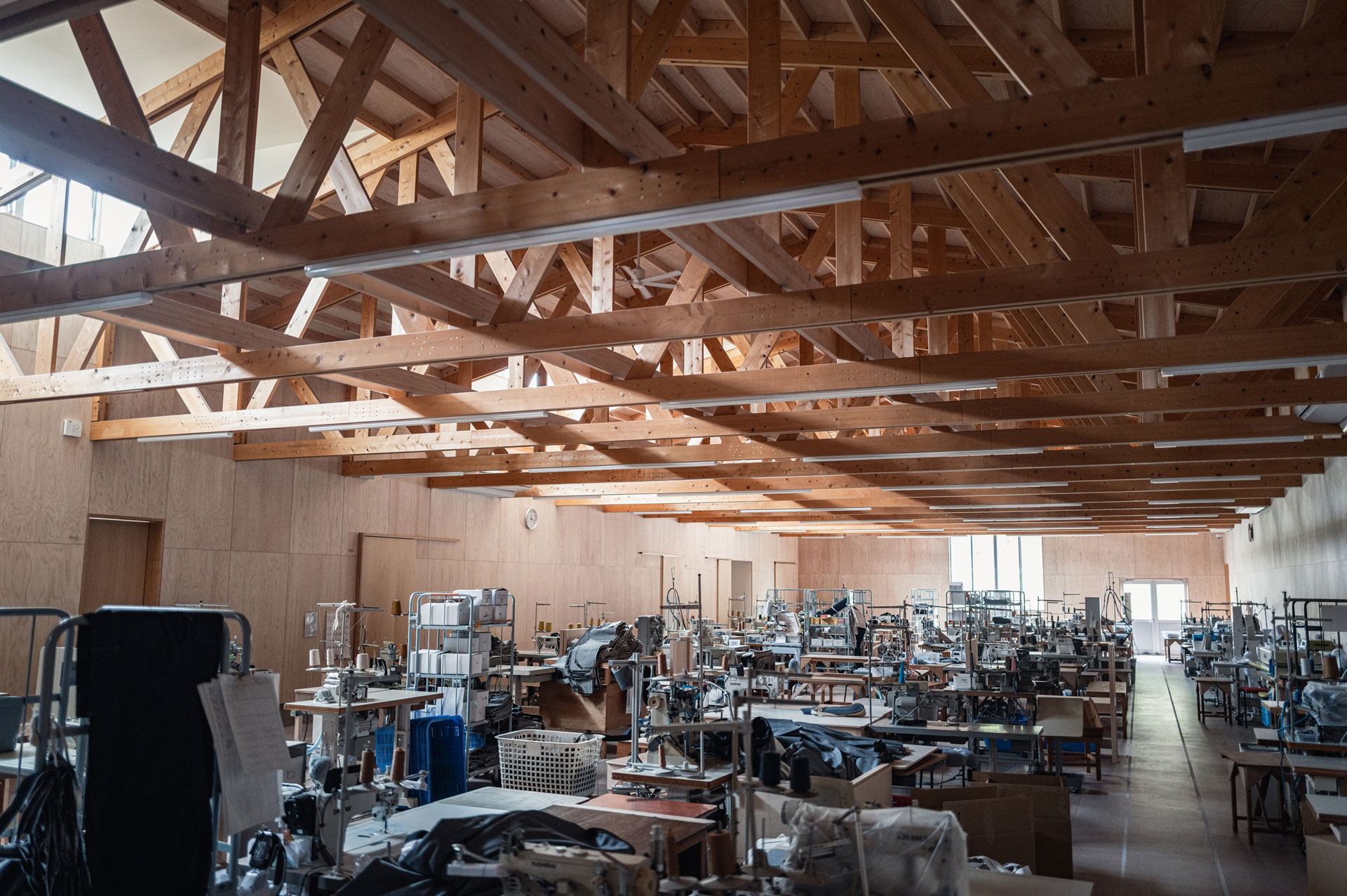

約22ｍ×44ｍの大スパン木造工場（約300坪）です。
国産桧のJAS構造材（206・208材）を用いた最大スパン約12ｍ・全長約26ｍのプレカットトラスを使用しました。
トラスは工場で事前にプレカット加工されているため、現場での短工期施工を可能にしています。桧トラスは構造材としての強度を確保すると同時に、仕上げ材としての美観も兼ね備えています。
また、外壁には弊社の杉材をご採用いただきました。働き幅は3種類の乱幅、表面にはSioo:X（シーウー）という木材保護剤を塗布し、物件対応でご用意しています。
意匠性を重視されるお客様のご要望にもお応えできる設計となりました。用途：工場
所在地：岡山県津山市
スパン：最大スパン約12ｍ・全長約26ｍ
工法：桧トラス
躯体：枠組壁工法
・LVLトラスを用いた作業場「三秋バーン」
以下の写真はクリックで拡大します

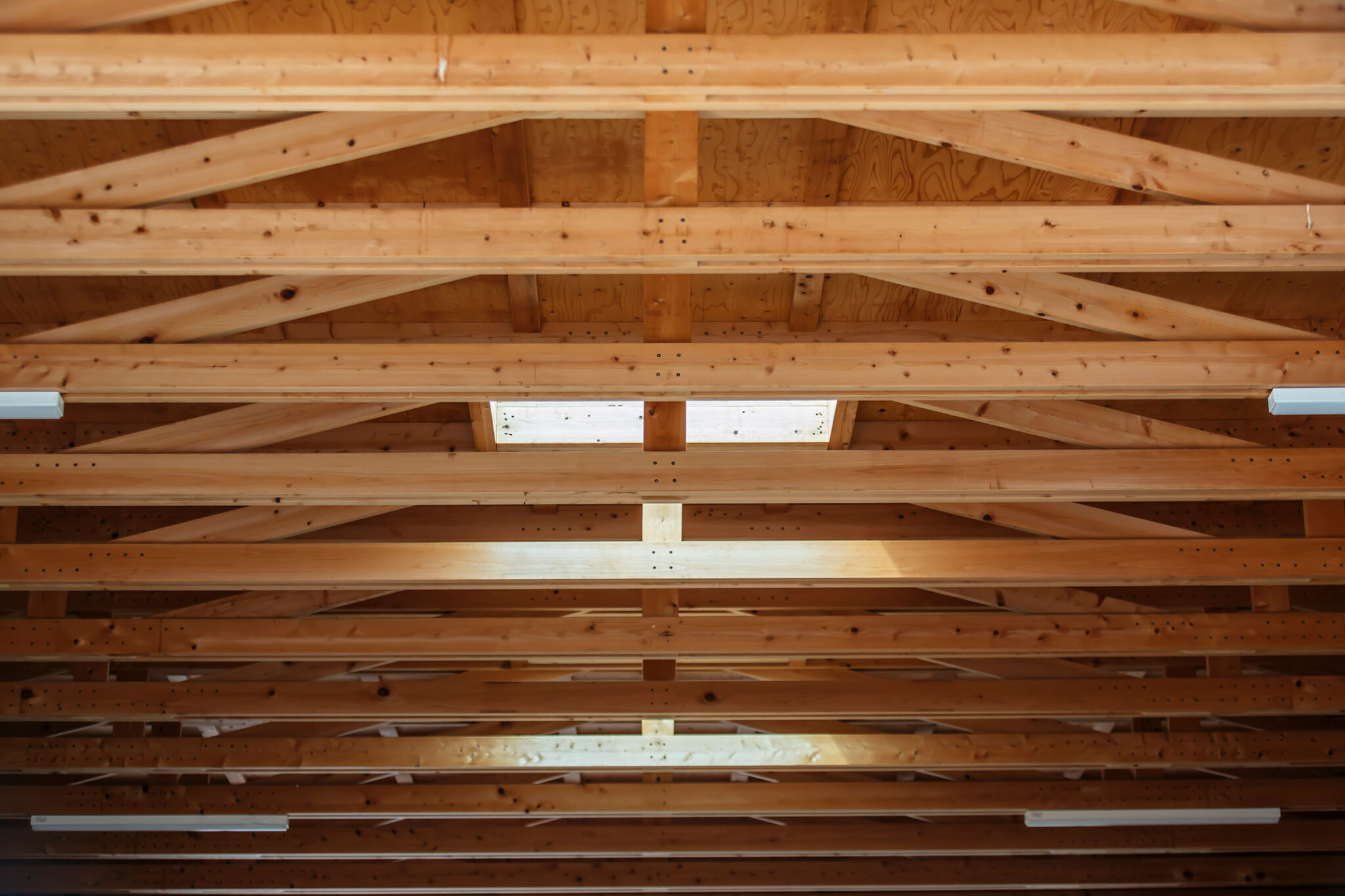

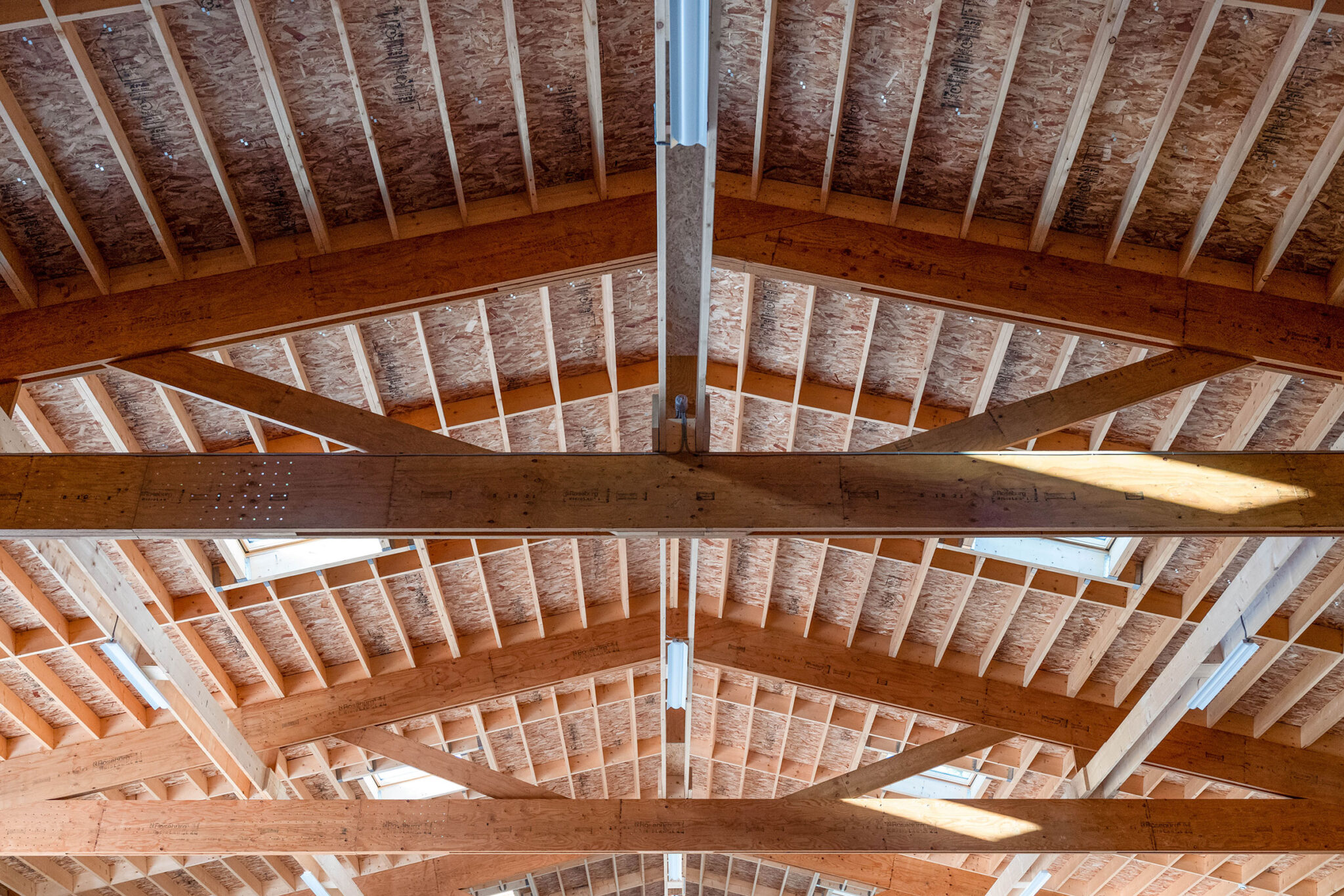

LVLを加工したトラスを用いて、スパン16.3ｍの無柱空間を実現しました。
構造は枠組壁工法で、愛媛県産の杉を使用した2×6 壁です。

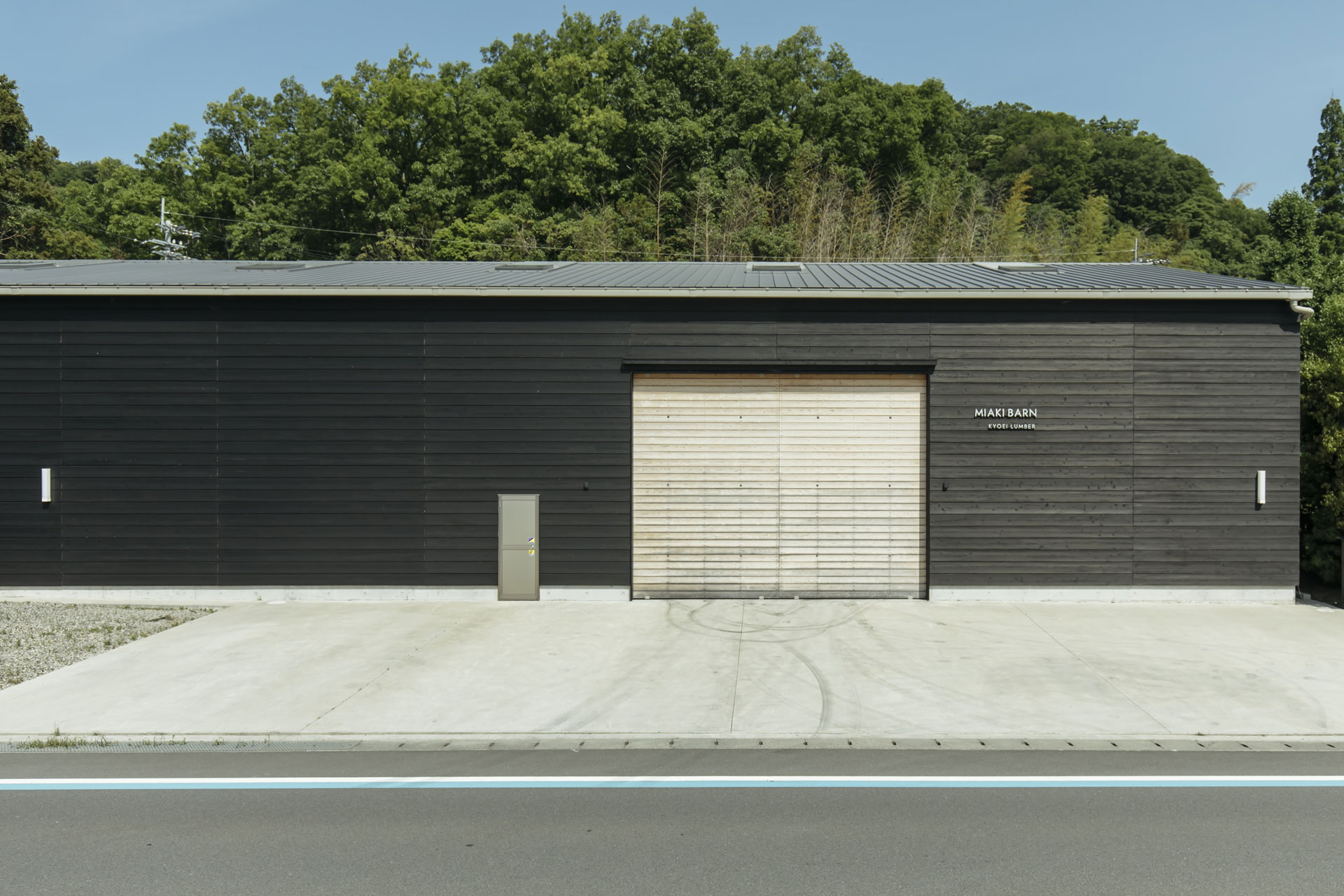

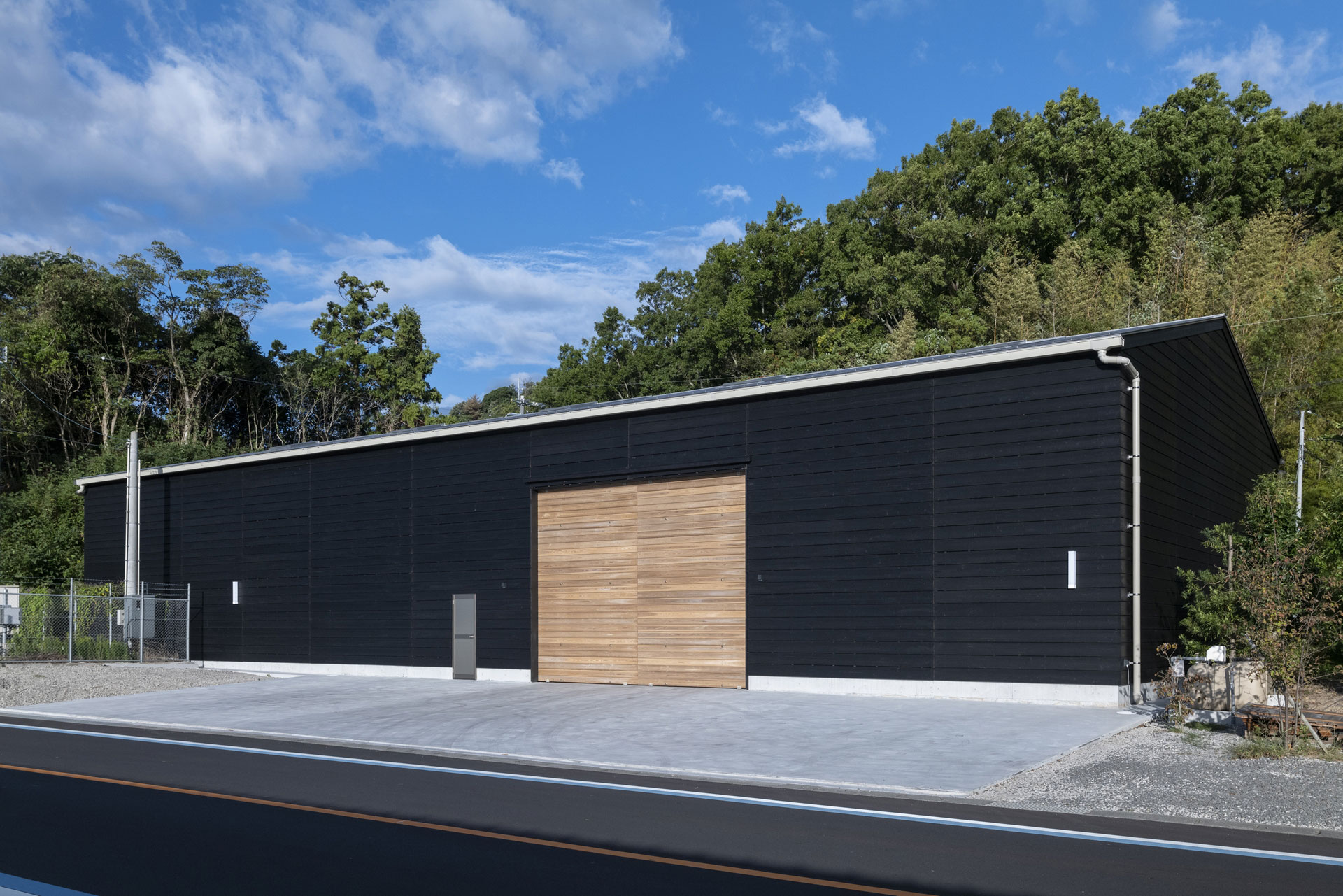

外壁には、幅広の焼杉・モダンブラックを使用しています。共栄木材の敷地内にありますので、いつでも見学が可能です。
見学ご希望の方はお問い合わせください。用途：作業場
所在地：愛媛県伊予市（自社物件：見学可）
スパン：16.3ｍ
工法：LVLトラス
躯体：枠組壁工法（2×6）
竣工：2022年
・LVLを用いた天井クレーン付工場
以下の写真はクリックで拡大します

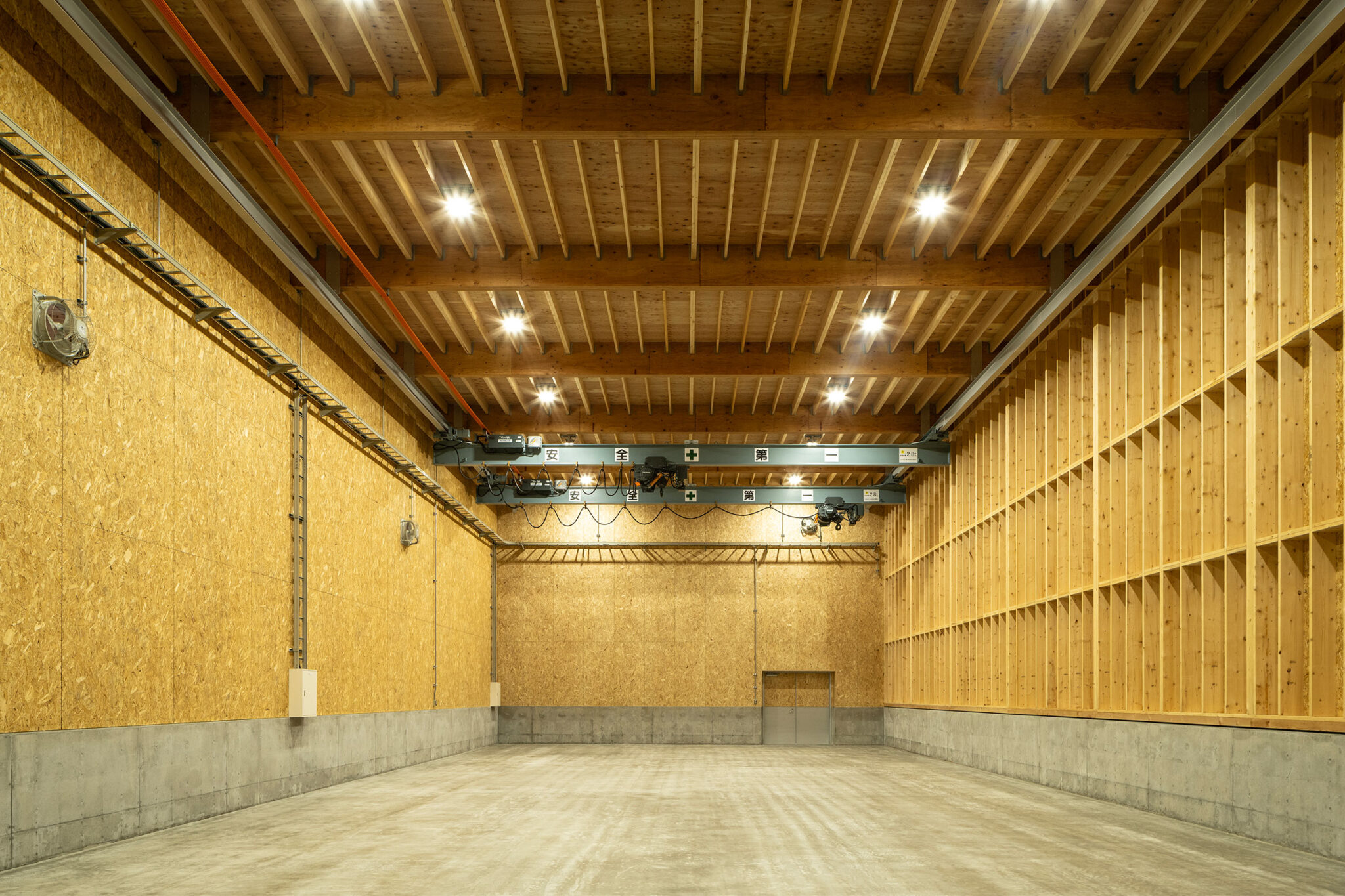

11.8ｍの大きなスパンを木造で飛ばした工場です。
工法は枠組壁工法。210（235ｍｍ巾）の壁厚とLVLの梁によって構造をもたせています。
天井クレーンがつくのも使い勝手が良さそうです。用途：工場
所在地：愛媛県松山市
スパン：11.8ｍ
工法：LVL
躯体：枠組壁工法
・ネイルプレートトラスとLVLを用いた運送業倉庫
以下の写真はクリックで拡大します

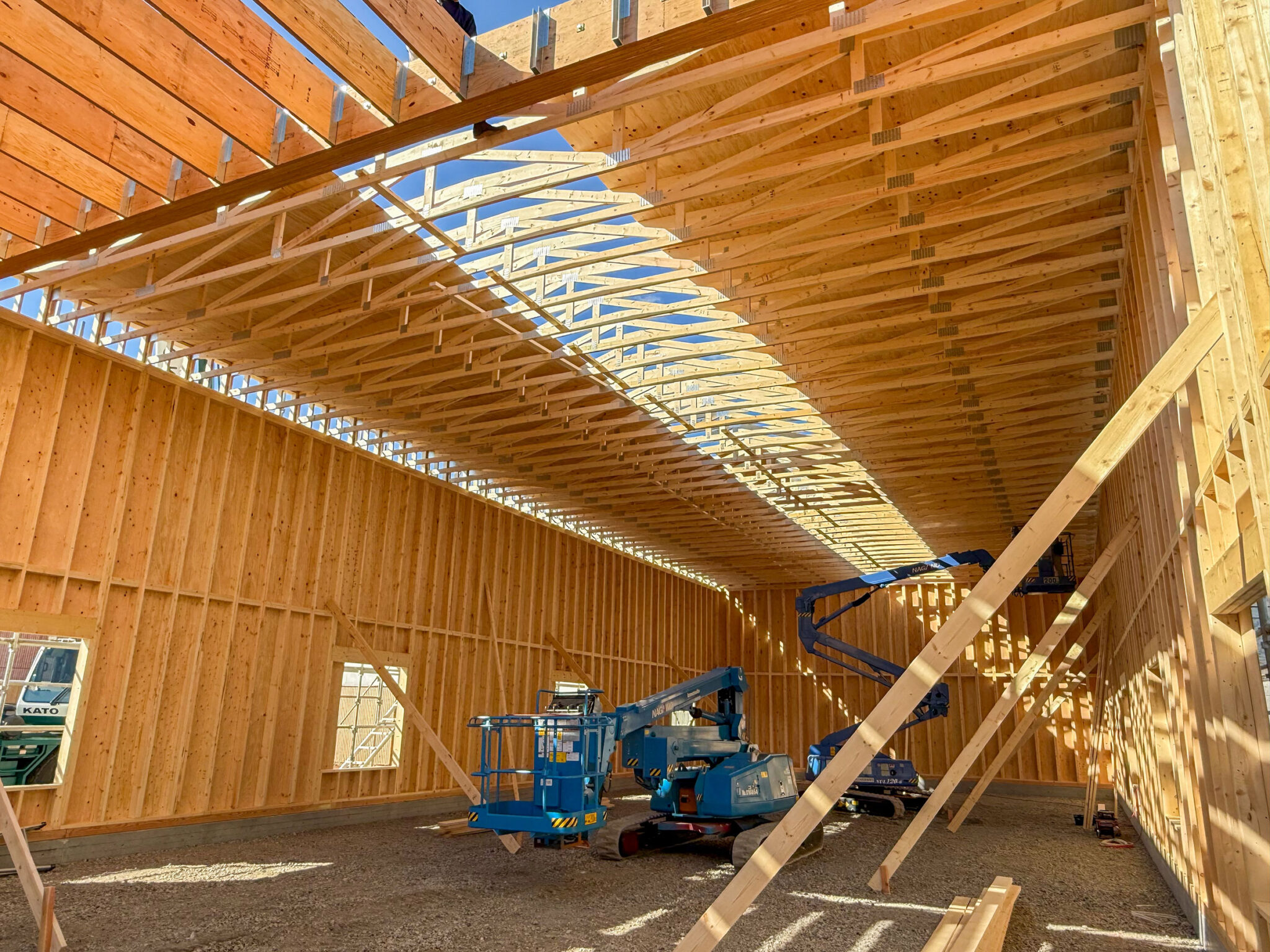

11ｍの大きなスパンと5ｍの持ち出し屋根という運送業の課題を、ネイルプレートトラスと高強度のLVLによって解決。
木造での無柱空間を実現しました。用途：倉庫
所在地：香川県
スパン：11ｍ（5ｍの持ち出し屋根）
工法：ネイルプレートトラス／LVL
躯体：枠組壁工法（2×6）
施工：株式会社田中建設
４、見学可能な施設
以下の写真はクリックで拡大します

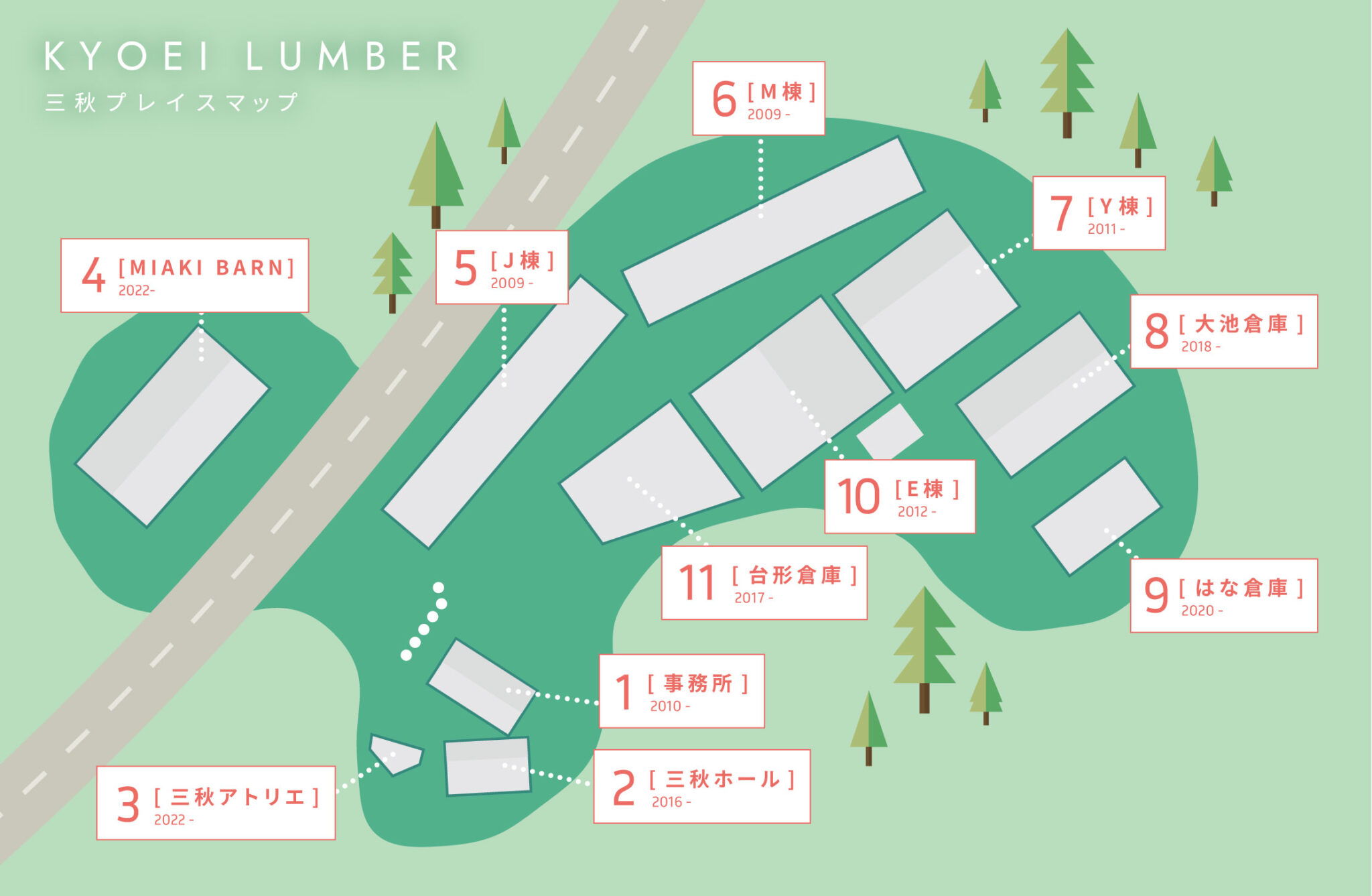

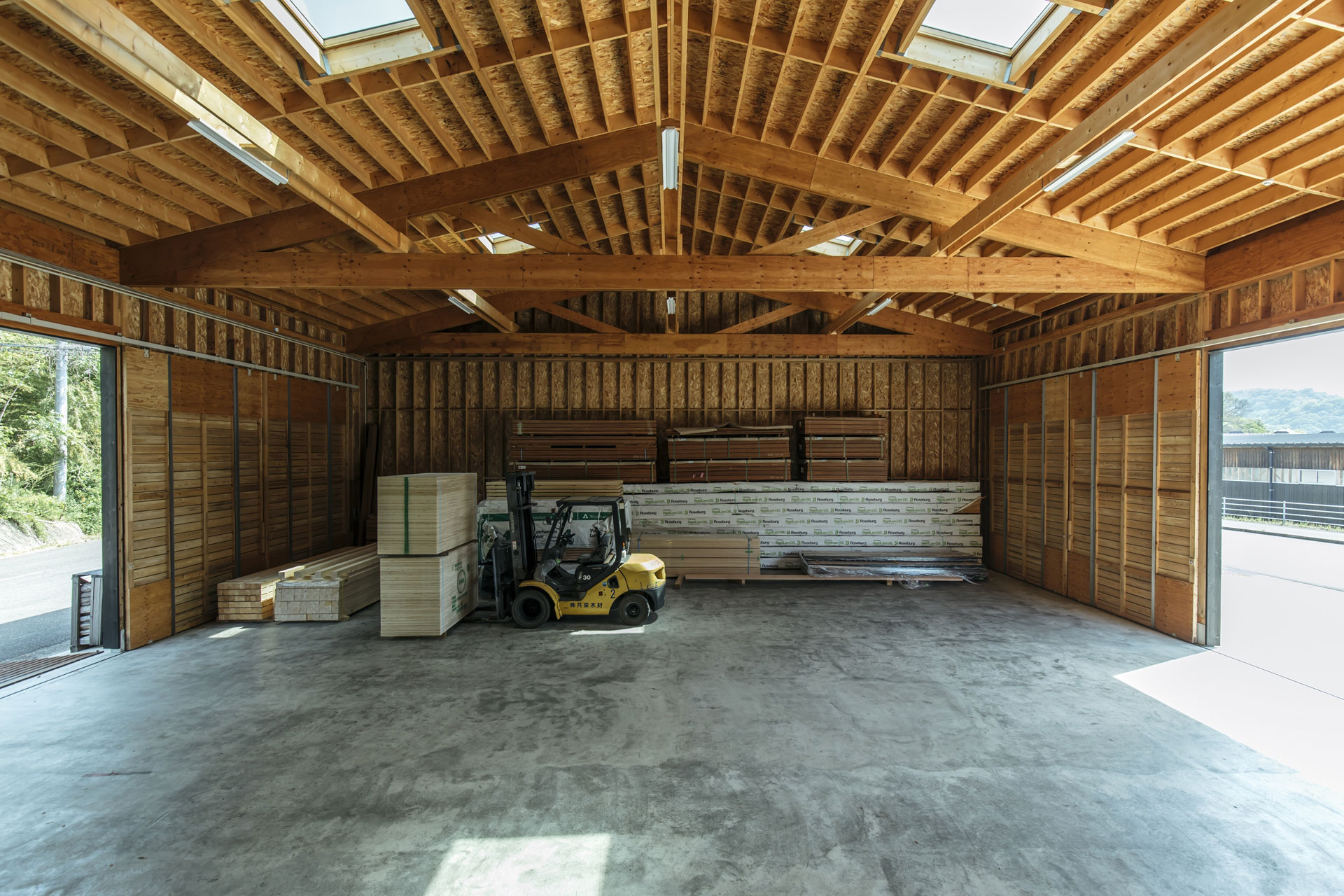

共栄木材の工場や倉庫、作業場には、Iジョイスト・LVLトラス・桧トラスを使用しており、実際に“大スパンの無柱空間”を体感していただけます。
また、LVLやIジョイスト、ランバー材も含めて在庫を保有しており、実物をご確認いただくことが可能です。
サンプルルームでは、20を超える樹種と加工を組み合わせた造作材もあわせてご覧いただくことができます。
５、お問い合わせ
大切なのは、プランの初期段階からご相談いただくことです。
合理的に材料や工法から逆算して計画された建築は、無理なくコストを下げる事が可能です。また、工程からの逆算により、特注材発注や海外からの輸入、補助金制度活用など、お客様の選択肢が広がります。
更に、見学による経年変化や使い勝手の確認、造作材まで含めたトータルなプランニングを初期から行う事でのプレゼンテーション向上など、様々な効果が期待できます。
お気軽にお問い合わせください。
６、Tsukuru Lab.（共栄木材）の活用事例集
以下の写真はクリックで拡大します
Tsukuru Lab.（ツクル ラボ）は、「ここにしかないもの」をつくり続ける共栄木材が発信する木材活用の事例集です。木材は天然の素材です。時間とともに変化もしますし、樹種によって特徴はさまざま。また、産地は世界中にあり、地域性やグローバルな流通に関する視野も必要です。
私たちは、木材の価値を信じ、木材にしかできない事、木材だからできる事、木材でもできる事を考え、形にします。建築家・ビルダーの優れたアイデアも、技術やコスト、流通を理由に実現されないことも多いのが現実。私たちは「どうすればできるのか」をあらゆる角度から見つめ、考え、一緒につくるお手伝いをします。
地球には元々国境が無いのと同じように、木材のもつ「真善美」という普遍的な価値に国境はありません。一緒に「つくる」事を通して、地域を見つめ直し、世界へと意識を向け、より良い環境やデザインを作っていけたらと願っています。
