葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、東側より見る。 photo©葛島隆之建築設計事務所 葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、北側の道路より見る。 photo©葛島隆之建築設計事務所 葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室から受付を見る。 photo©葛島隆之建築設計事務所 葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 診察室 photo©葛島隆之建築設計事務所 葛島隆之建築設計事務所 が設計した、三重・員弁郡の「Clinic O」です。
本計画は、院長が二代目へと変わり、業務拡大に伴う建築の機能不全を改善したいという事に加え、リニューアルに伴うイメージのアップデートを行いたいという事から始まった。機能不全としては、キッズスペースの確保、バックヤードの拡充、アプローチやトイレなどのバリアフリー化などであった。
要望に対して床面積が不足している事から、増築を選択し、東側の隣地境界際の基壇を解体して細長い廊下状のヴォリュームを計画する事とした。ヴォリューム内部には待合スペースとキッズスペースを設け、待合スペースの面積が減った既存棟内はバックヤードとしての面積を増やし、動線を整理した。
増築棟としてのヴォリュームは、周辺環境と既存棟を繋ぎ合わせる為のバッファーとして考えた。
具体的には、踏面の広い階段やスロープの延長により、既存棟FLとGLとのレベル差を処理し、寄り付きやすいアプローチとした。構造躯体は既存建築の屈強なRCと繊細に応答できるよう、鉄骨のラーメンによって組み立てた。
緩やかにカーブする坂道沿いの壁面は全面ガラスとし、周辺から内部空間と共に既存棟が覗えるようにした。ガラススクリーンは、階段ポーチまで延長し立面を抽象化し、人々を迎え入れる。
増築棟と接する既存外壁は内壁化することから、白い保護塗料を剥がしビシャン仕上げとし、既存開口部はサッシを外して受付カウンターなどへと転用した。新たに内壁として壁を貼って仕上げたり、開口位置を変更することなく、既存建築の要素を新しい建築の要素に置き換えた。廊下状の内部空間は、田園風景と40年の時間が刻まれたテクスチャーによって作られている。
時を経て建築に求められることが変化し、アップデートを求められた今回のプロジェクトにおいて、建て替えのような大掛かりな対応は負荷も大きく、既存環境に対して無作法であるように思う。
以下の写真はクリックで拡大します

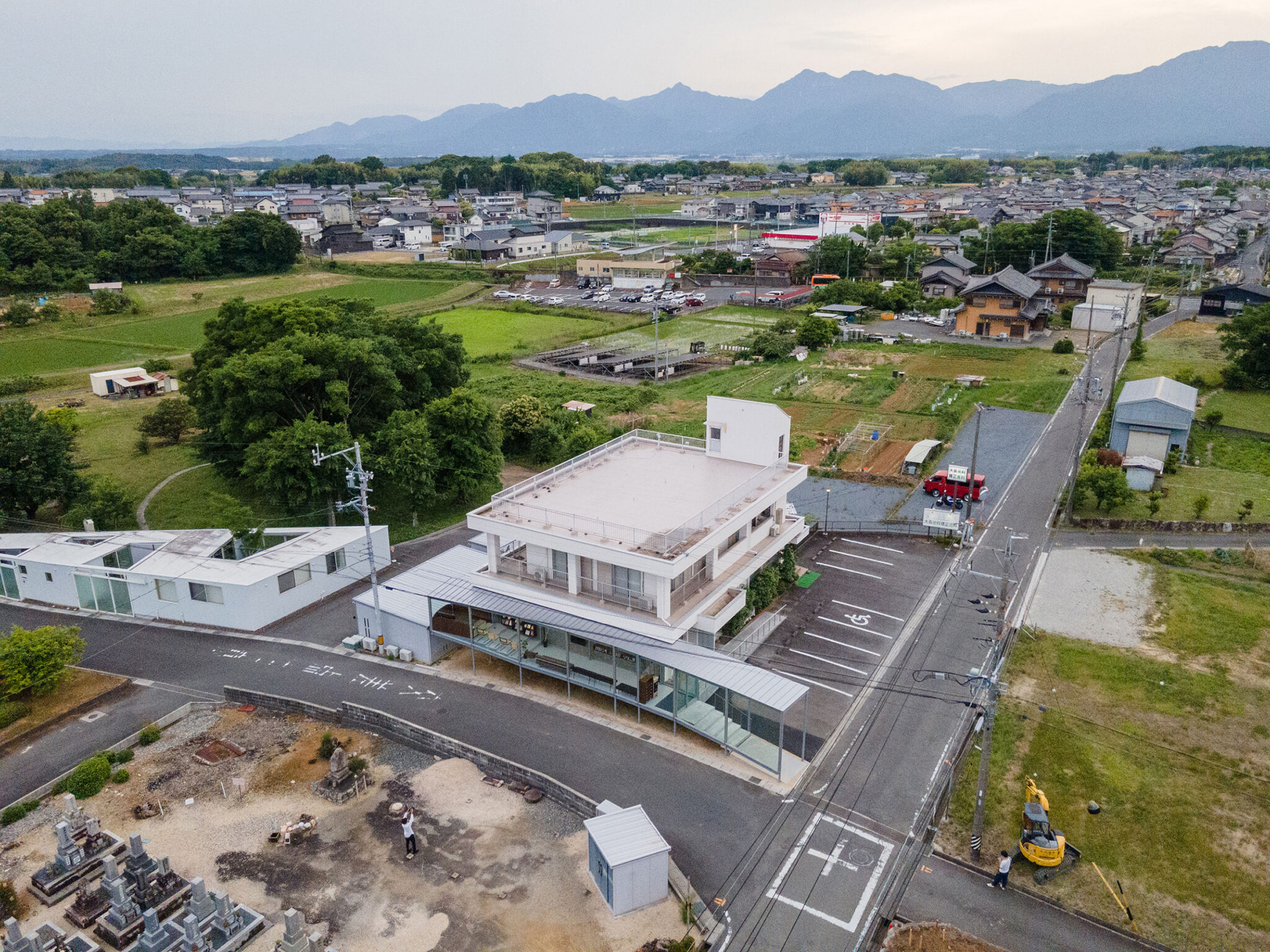

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 俯瞰、北東側より見下ろす。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、北西側より見る。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、北西側より見る。 photo©葛島隆之建築設計事務所

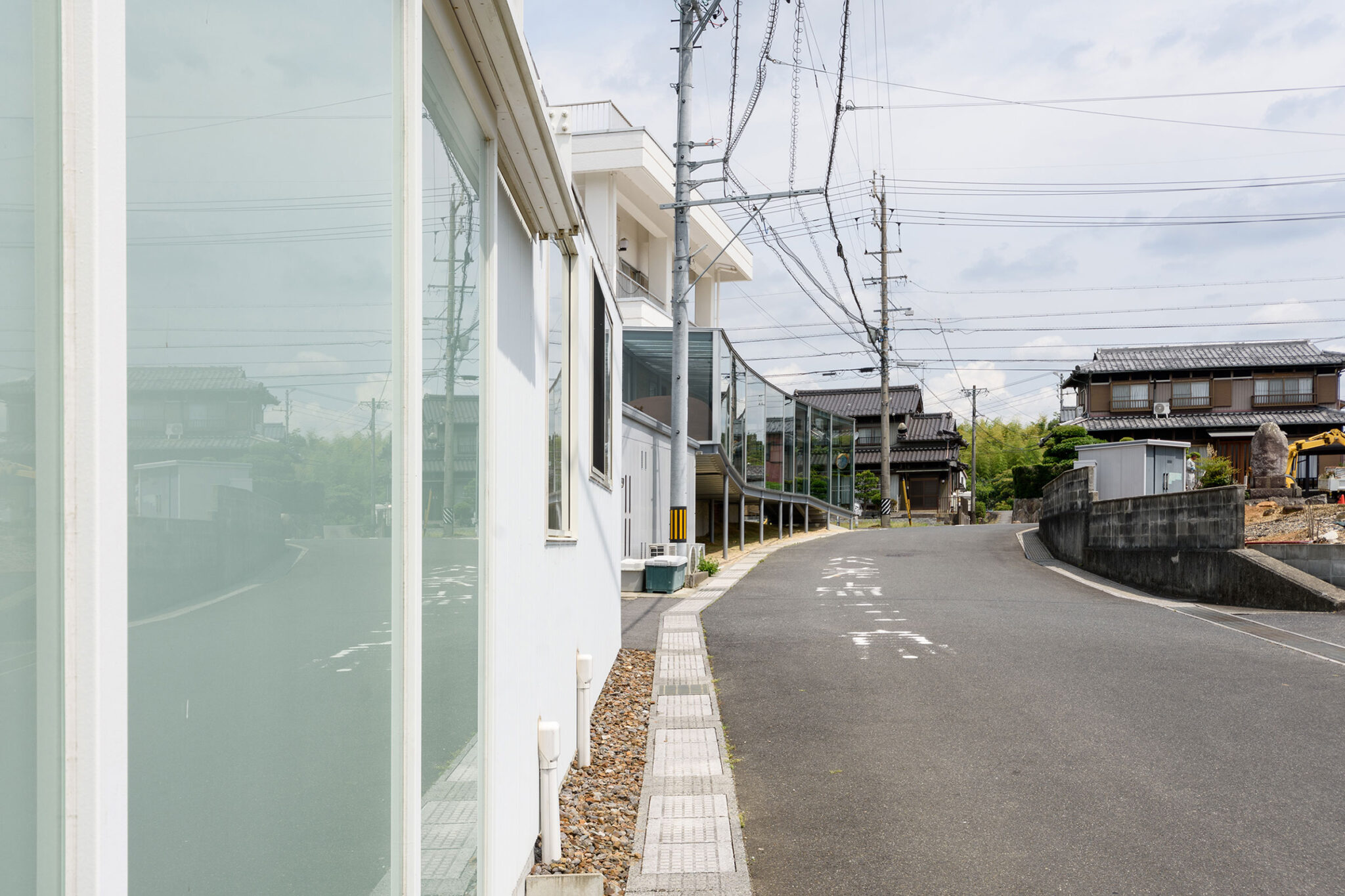

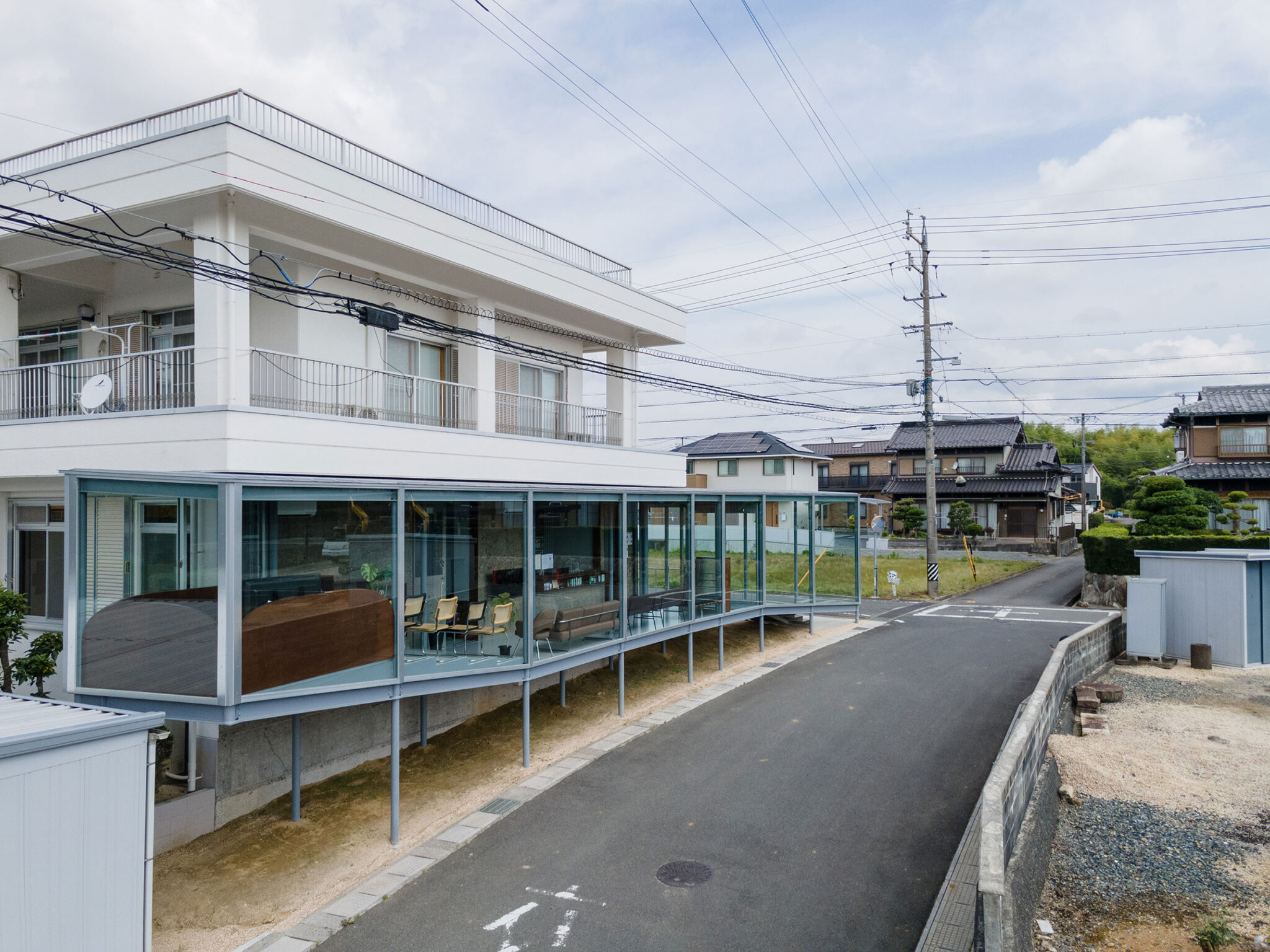

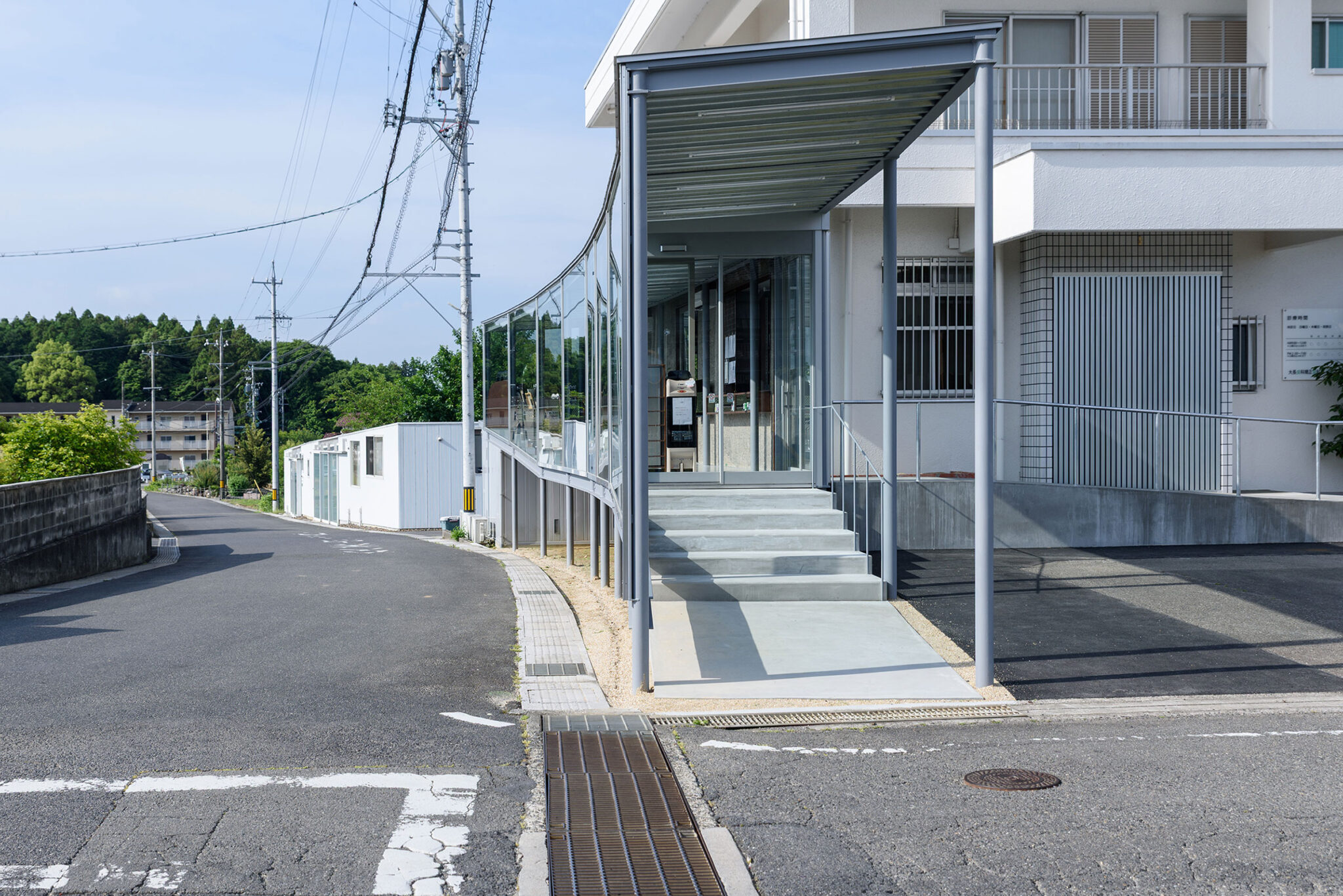

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、東側の道路より見る。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、東側の道路より見る。 photo©葛島隆之建築設計事務所

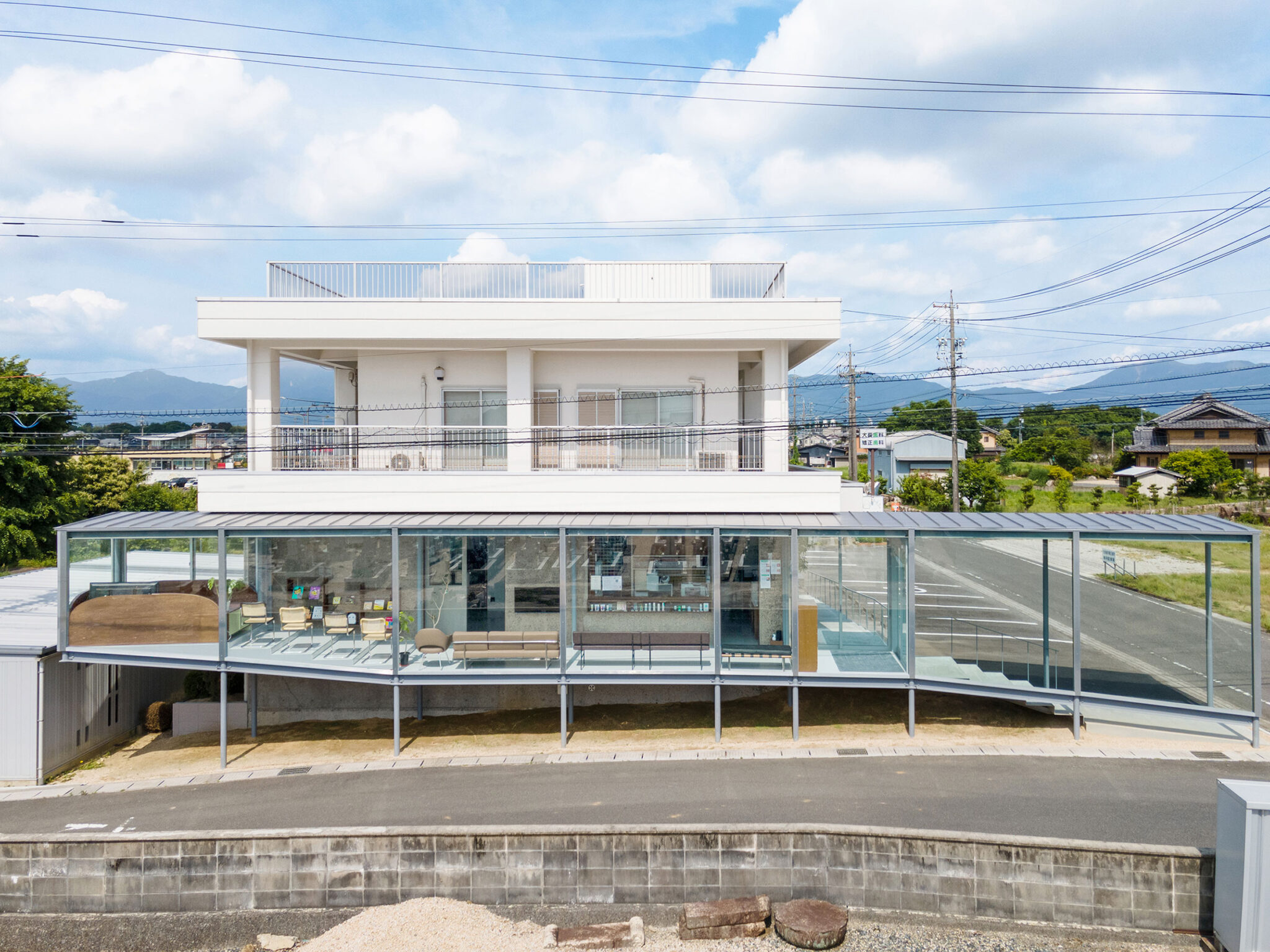

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、東側より見る。 photo©葛島隆之建築設計事務所

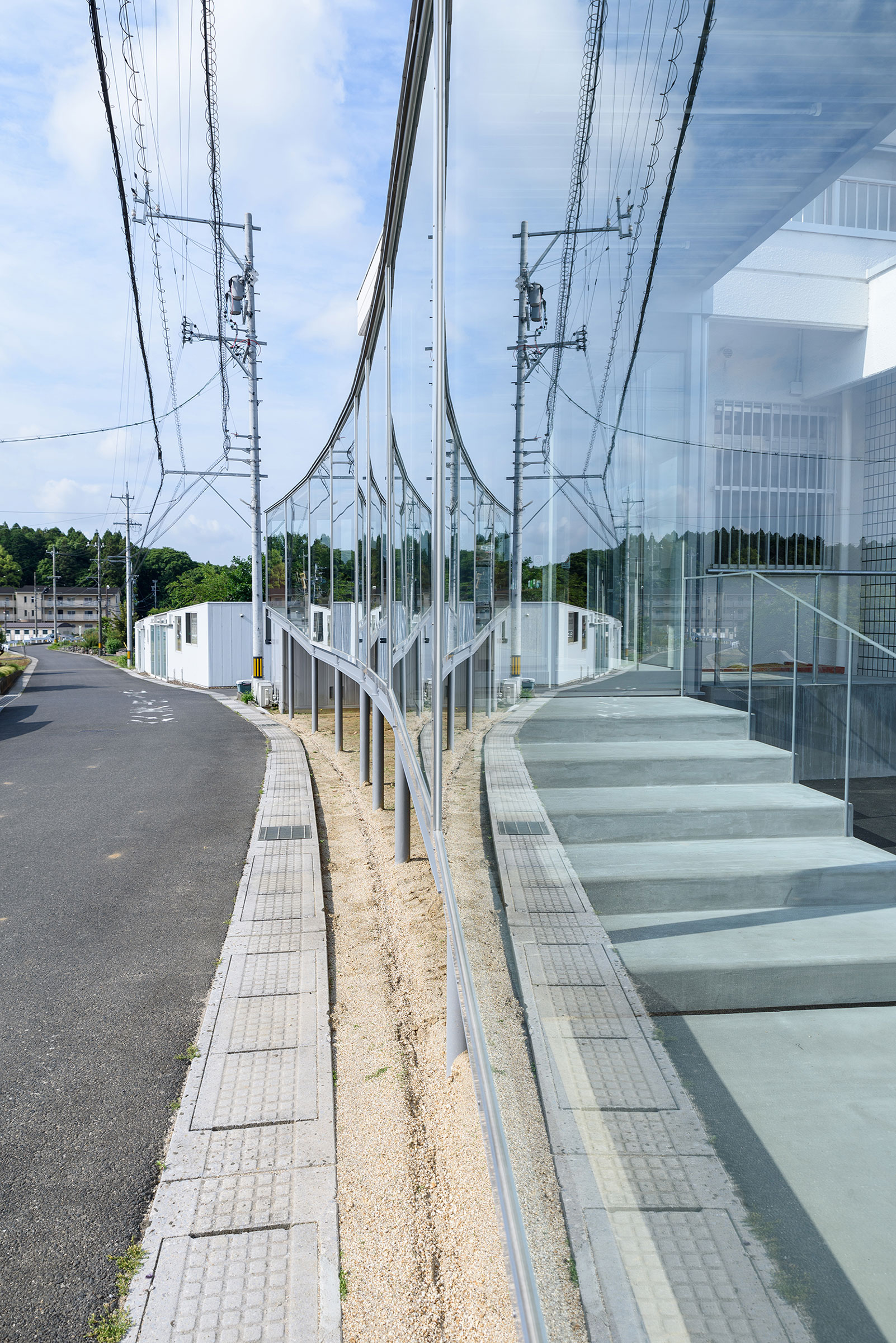

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、東側の道路より見る。 photo©葛島隆之建築設計事務所

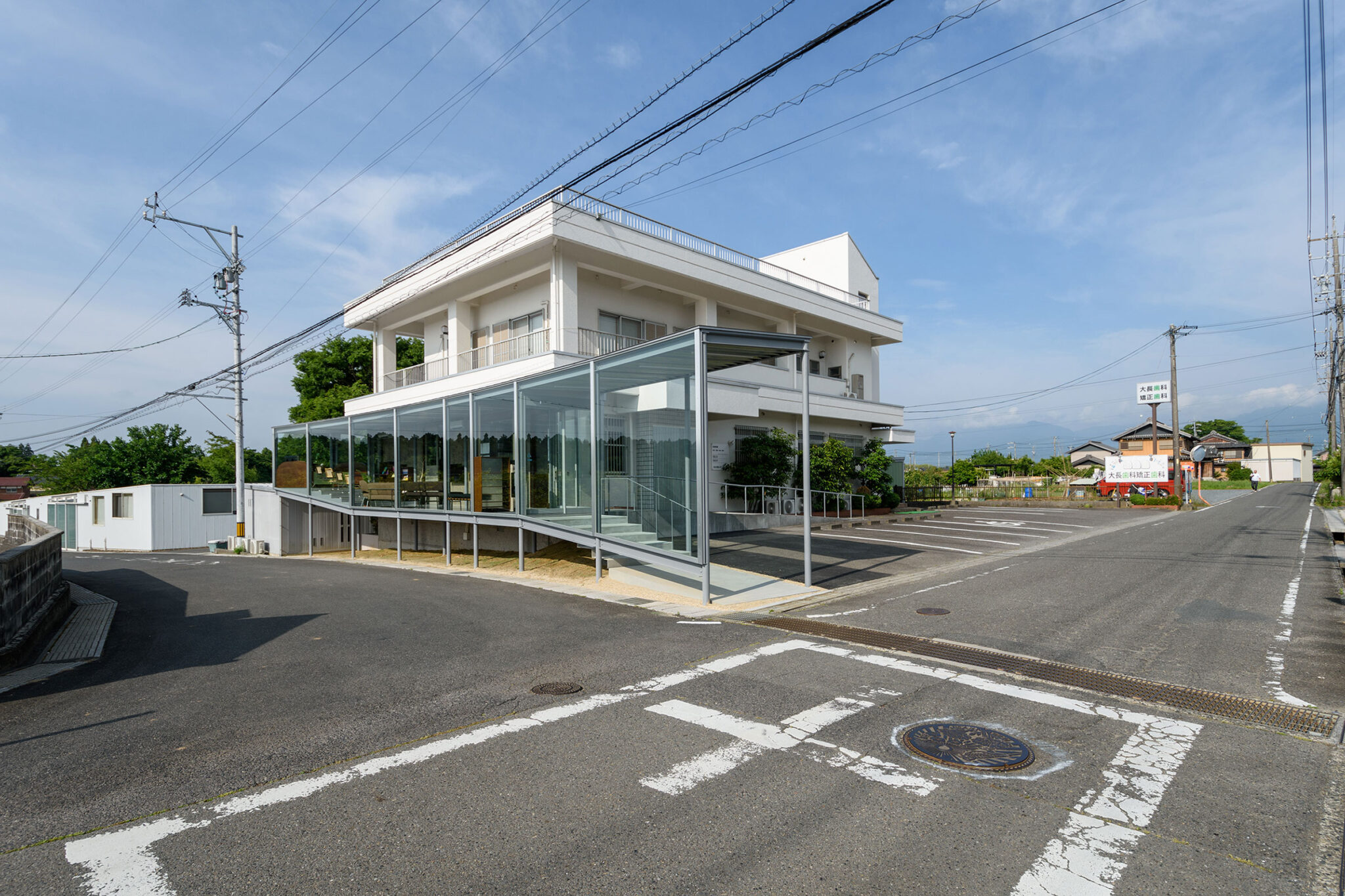

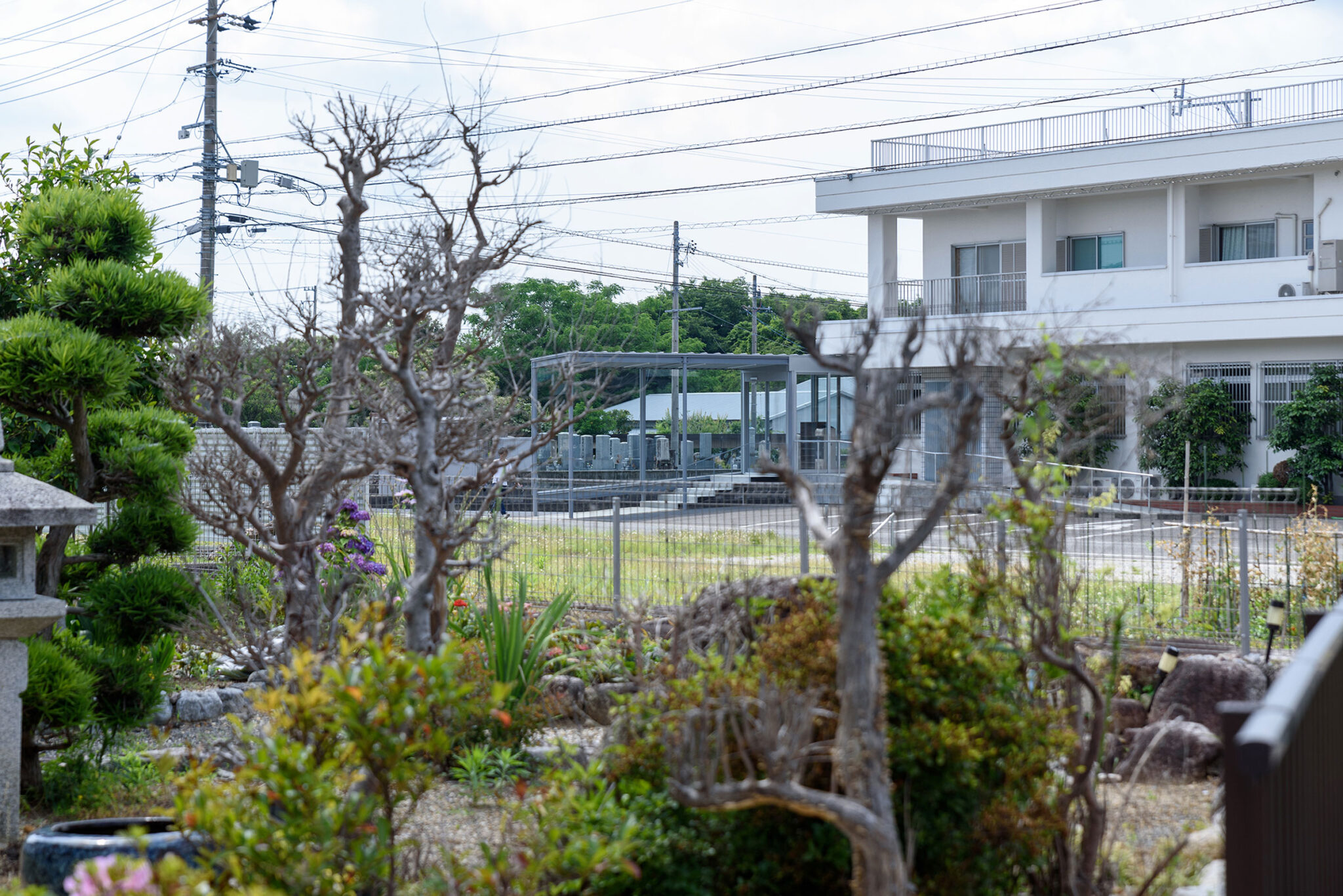

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、北東側の交差点より見る。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、東側の道路より見る。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、東側の道路より見る。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、敷地内の駐車場より見る。 photo©葛島隆之建築設計事務所

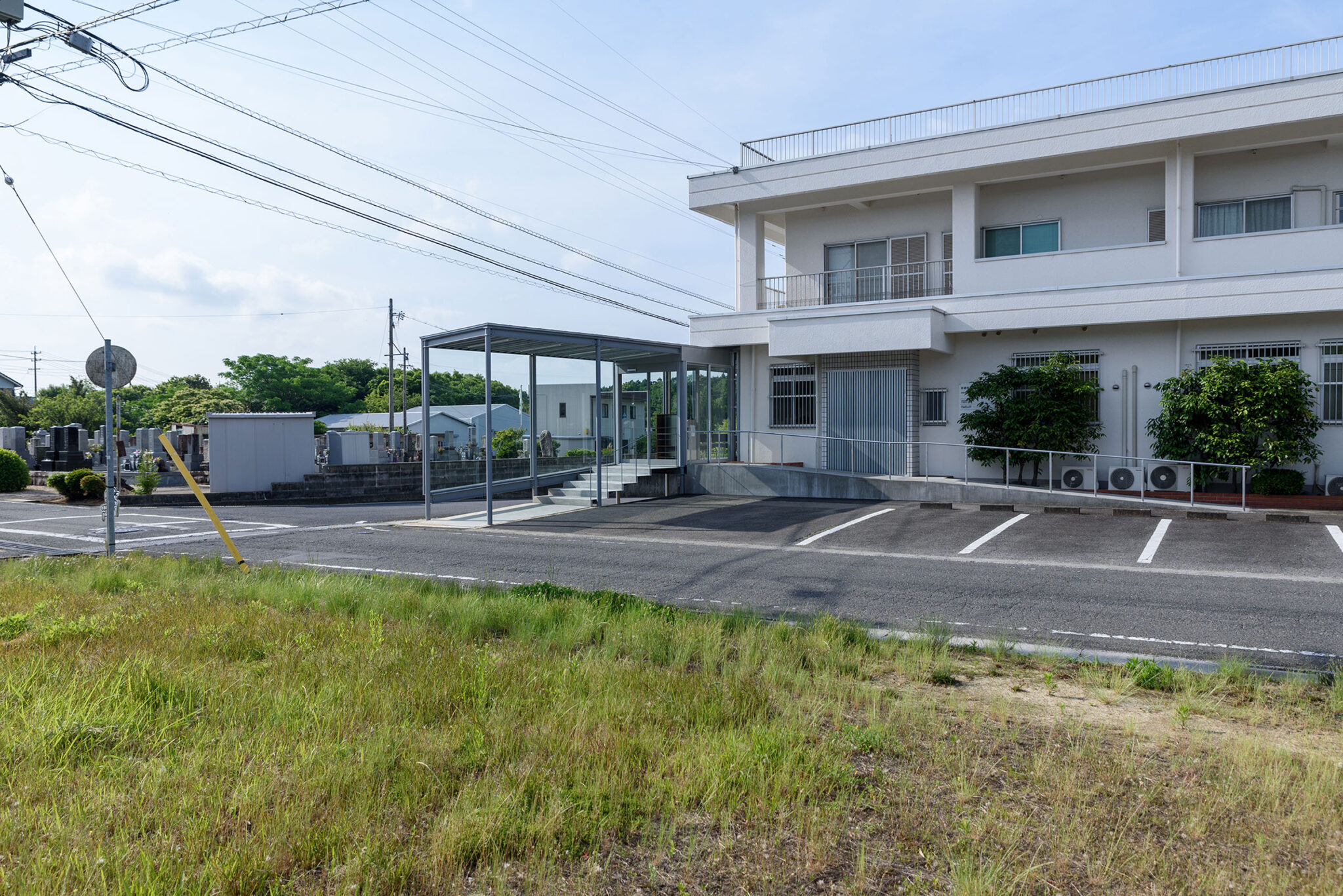

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、北側の道路より見る。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える エントランス側から待合室を見る。 photo©葛島隆之建築設計事務所

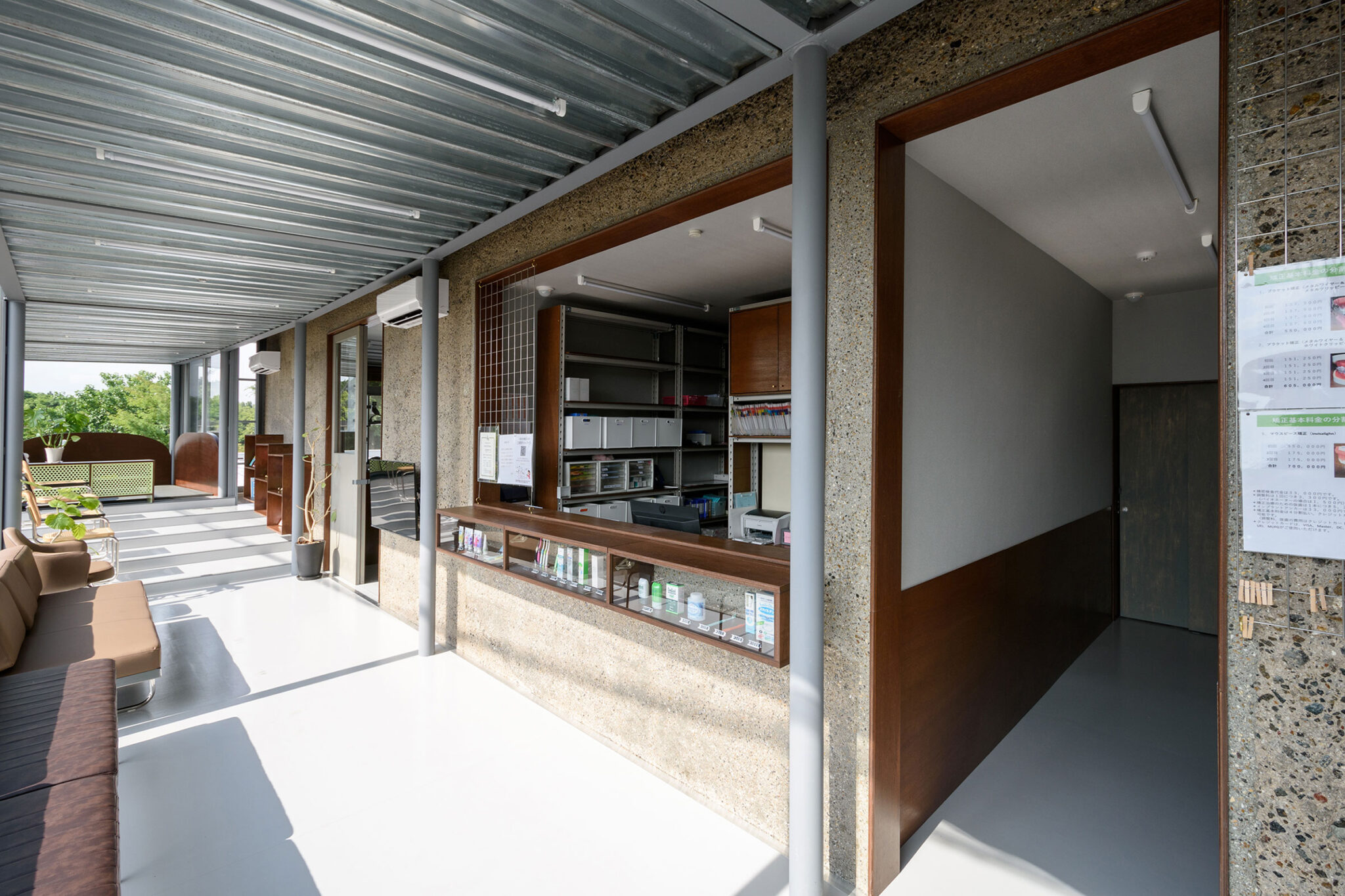

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室から受付を見る。 photo©葛島隆之建築設計事務所

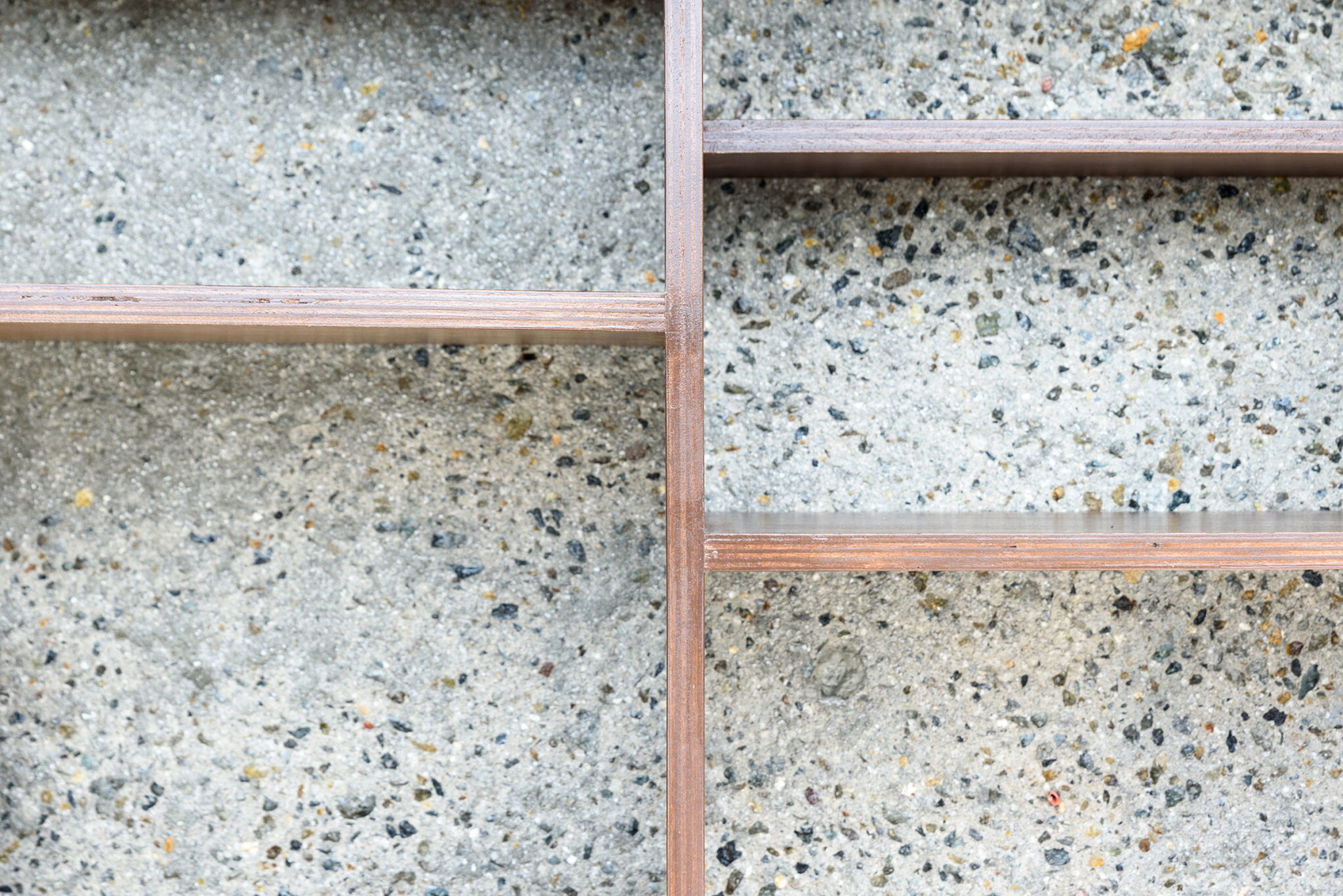

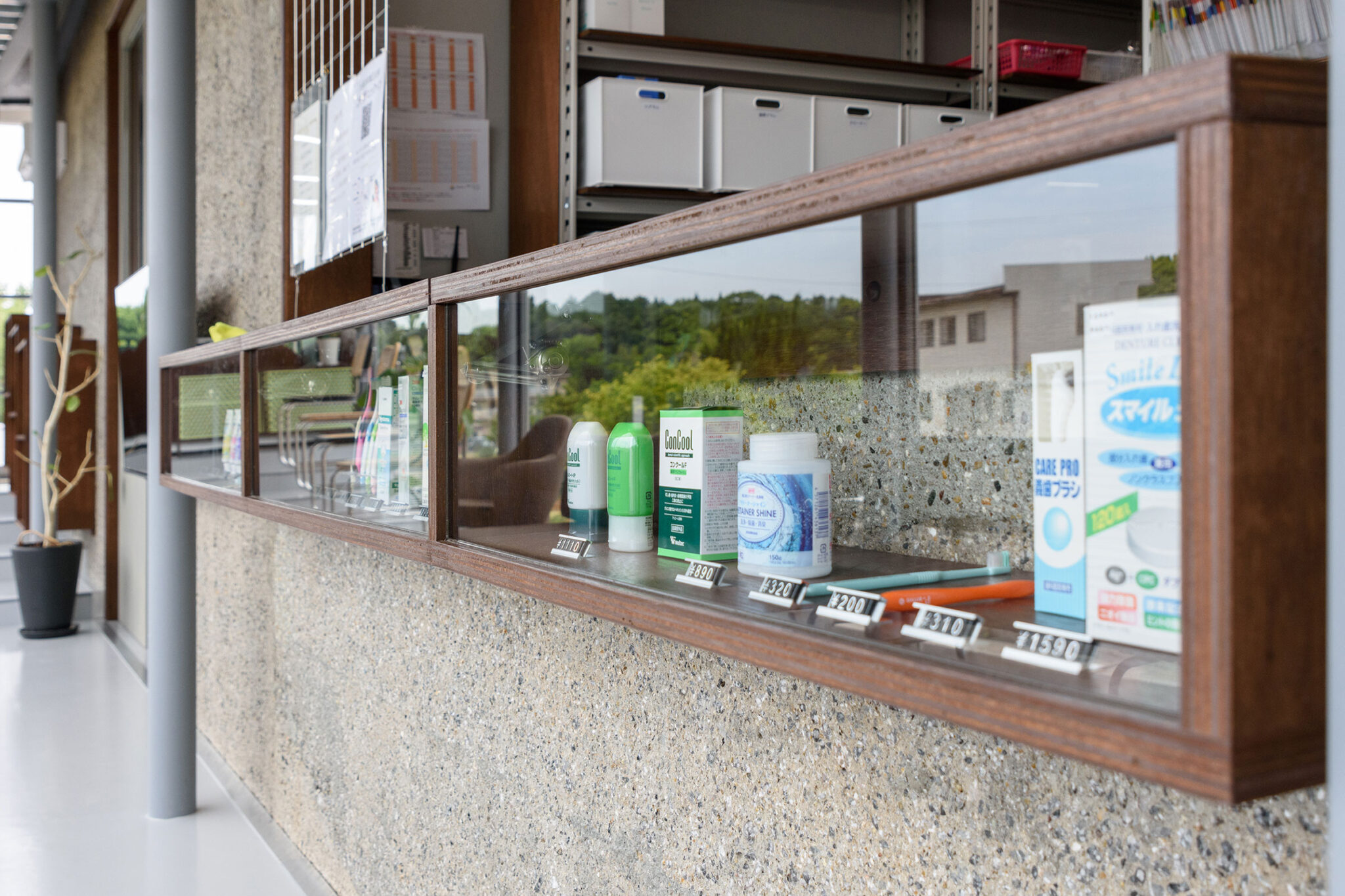

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 受付、棚の詳細 photo©葛島隆之建築設計事務所

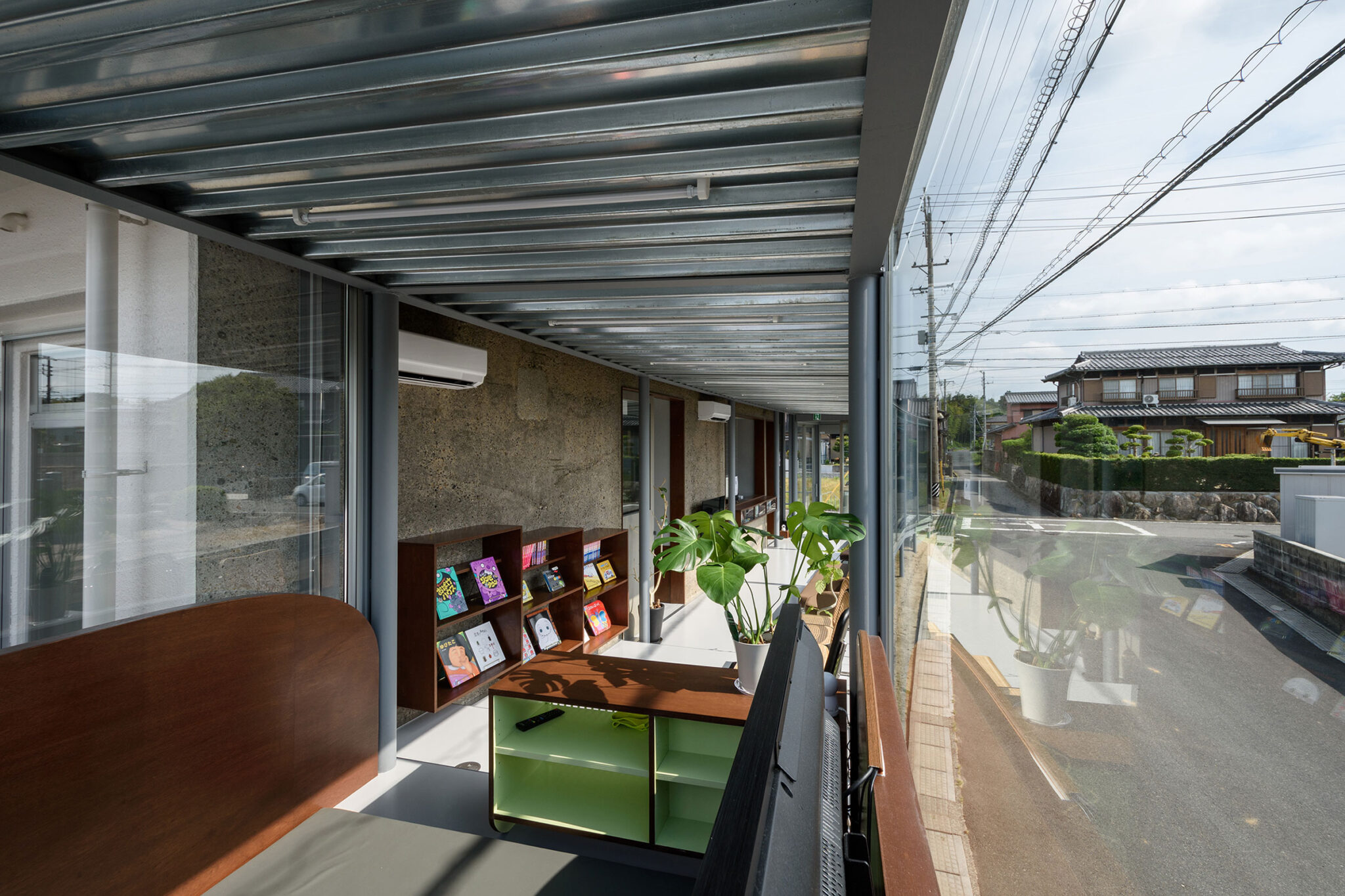

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える キッズスペースから待合室を見る。 photo©葛島隆之建築設計事務所

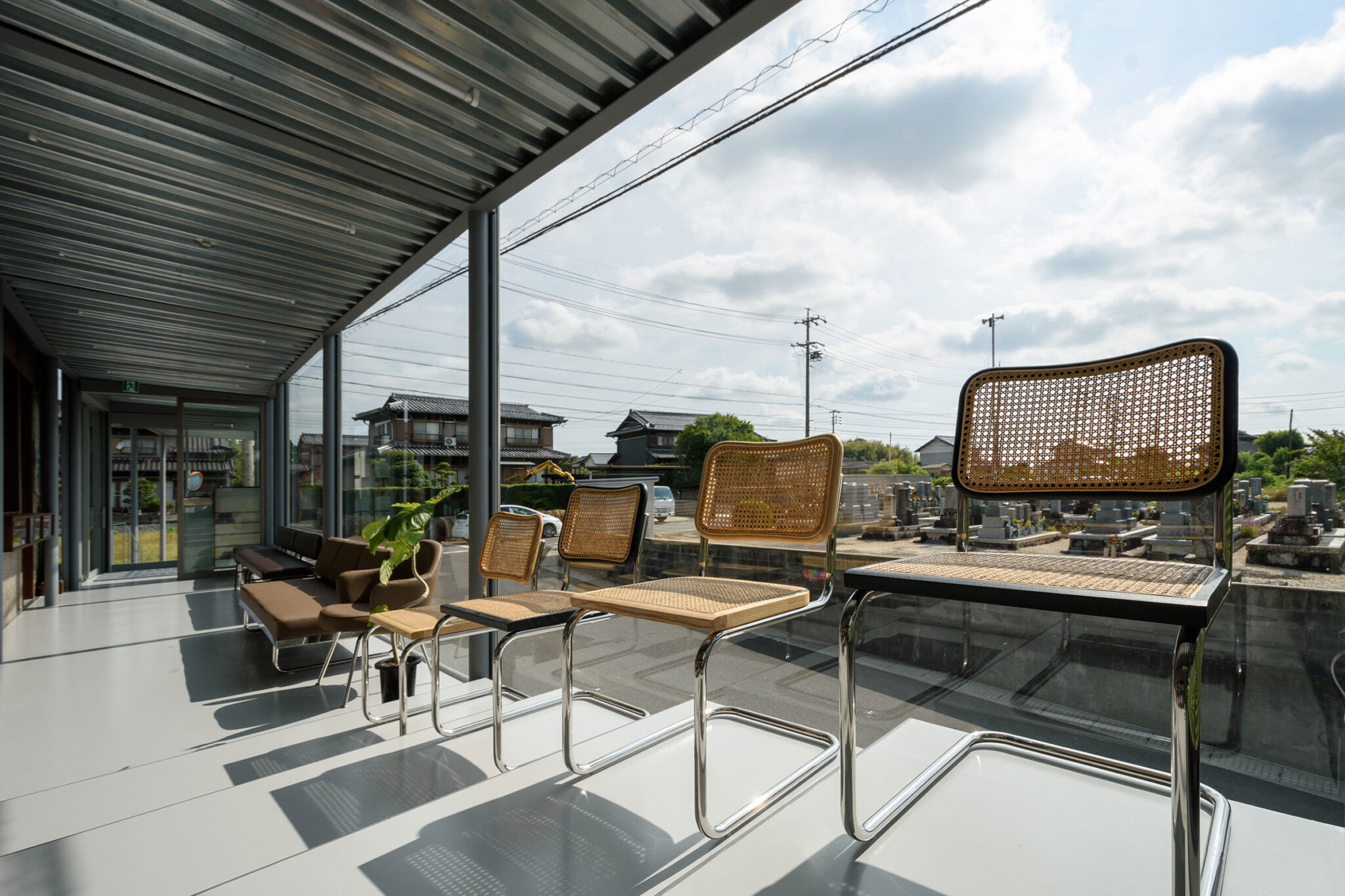

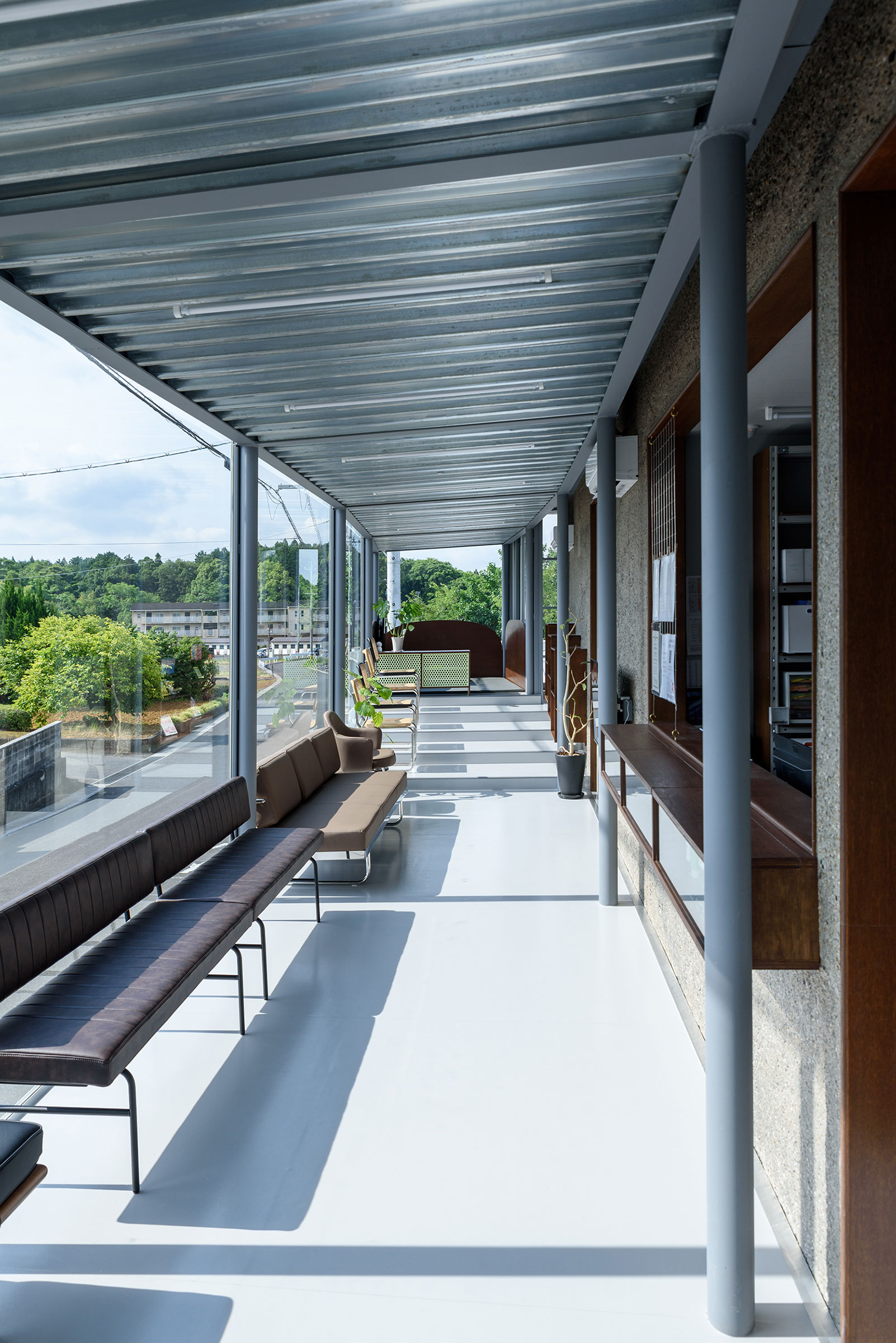

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室 photo©葛島隆之建築設計事務所

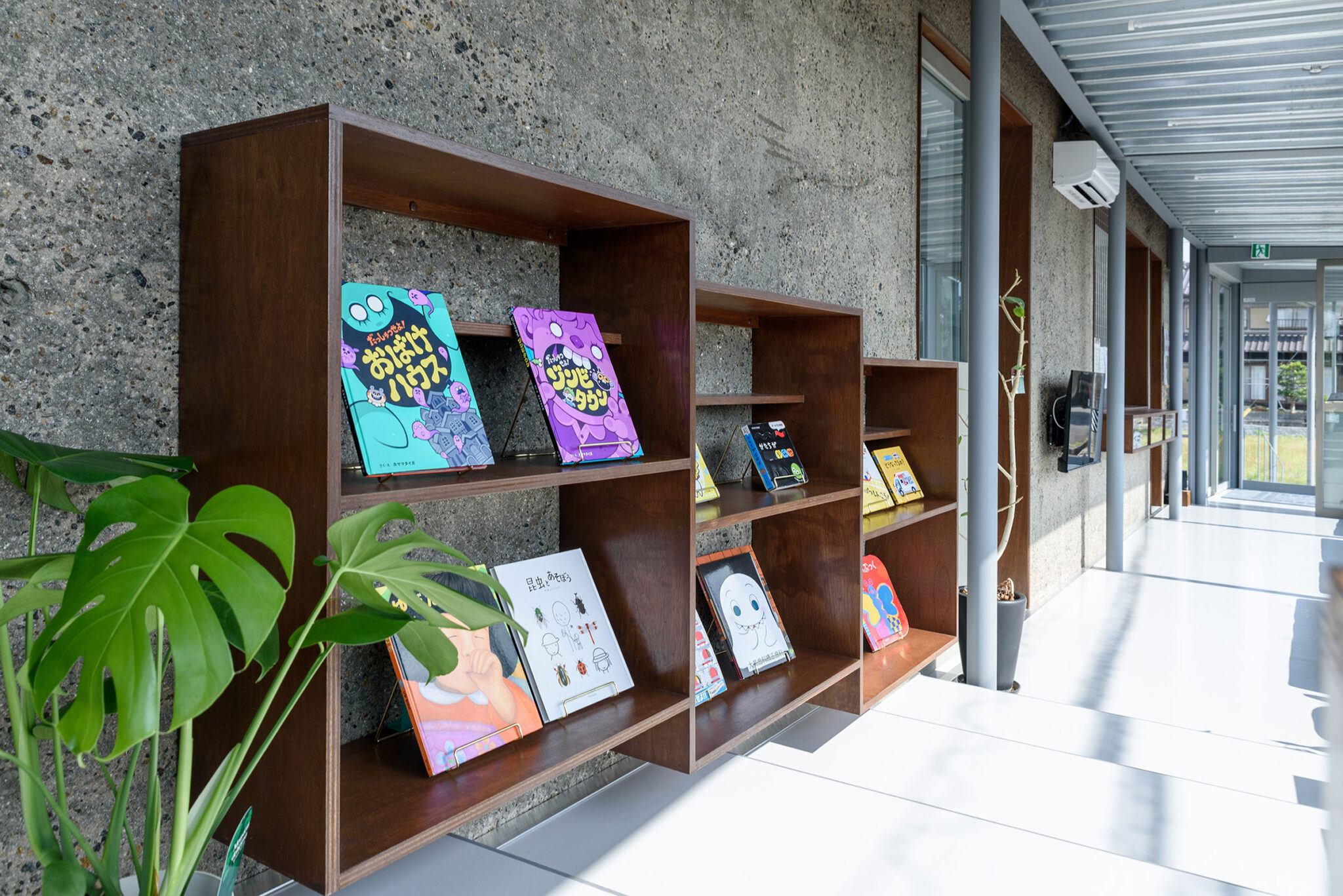

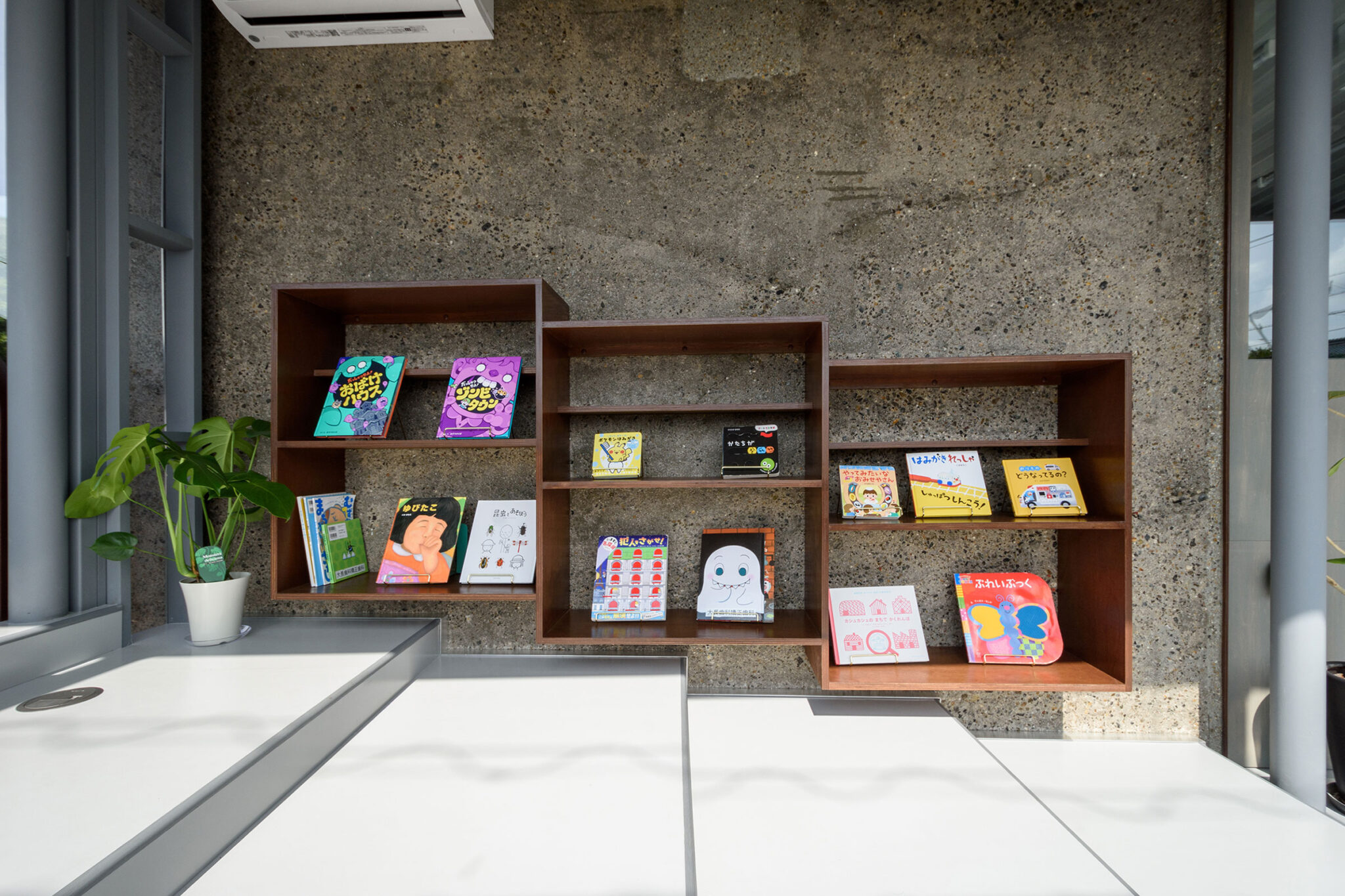

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室、造作家具 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室、造作家具 photo©葛島隆之建築設計事務所

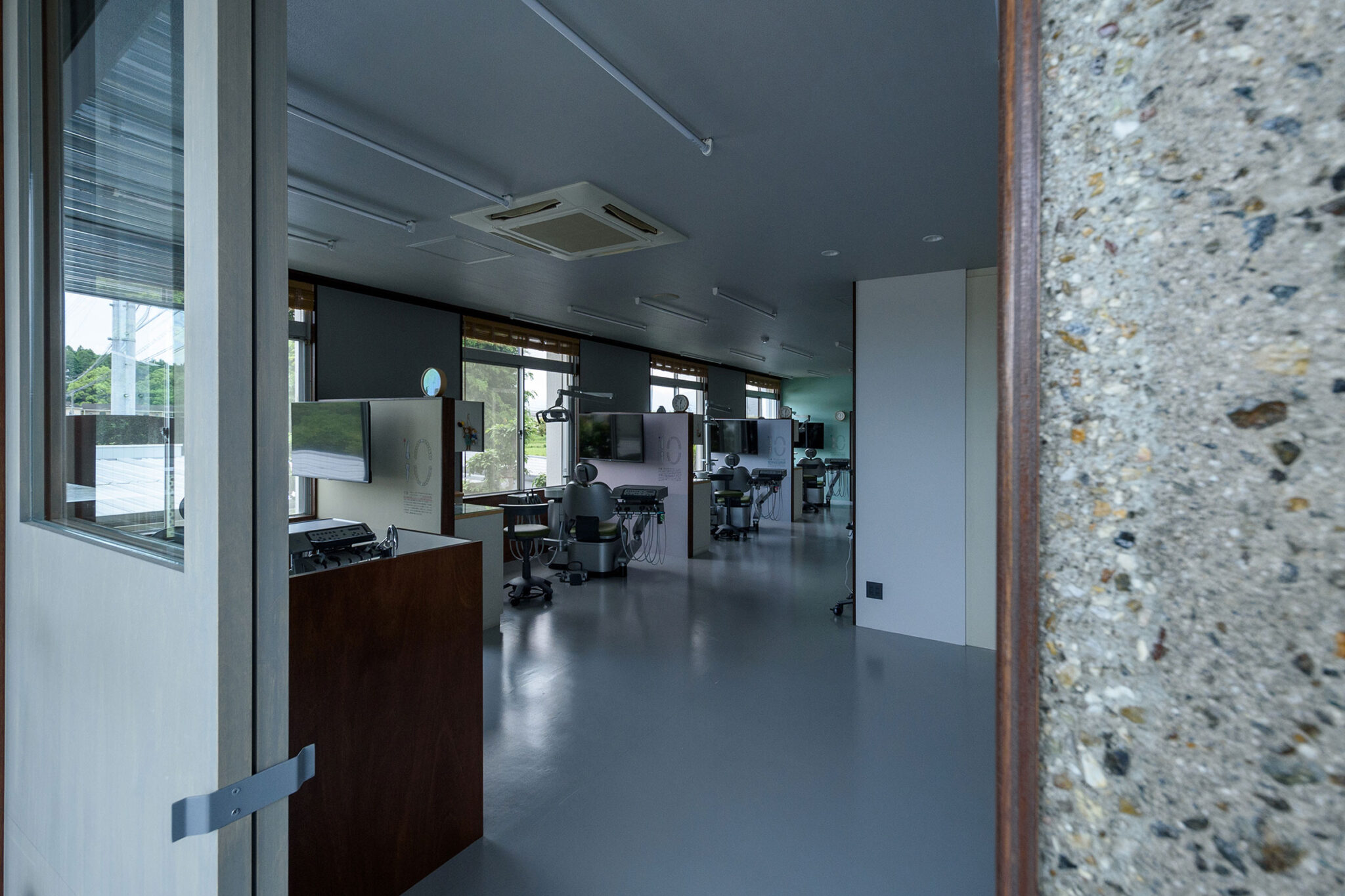

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室から開口部越しに診察室を見る。 photo©葛島隆之建築設計事務所

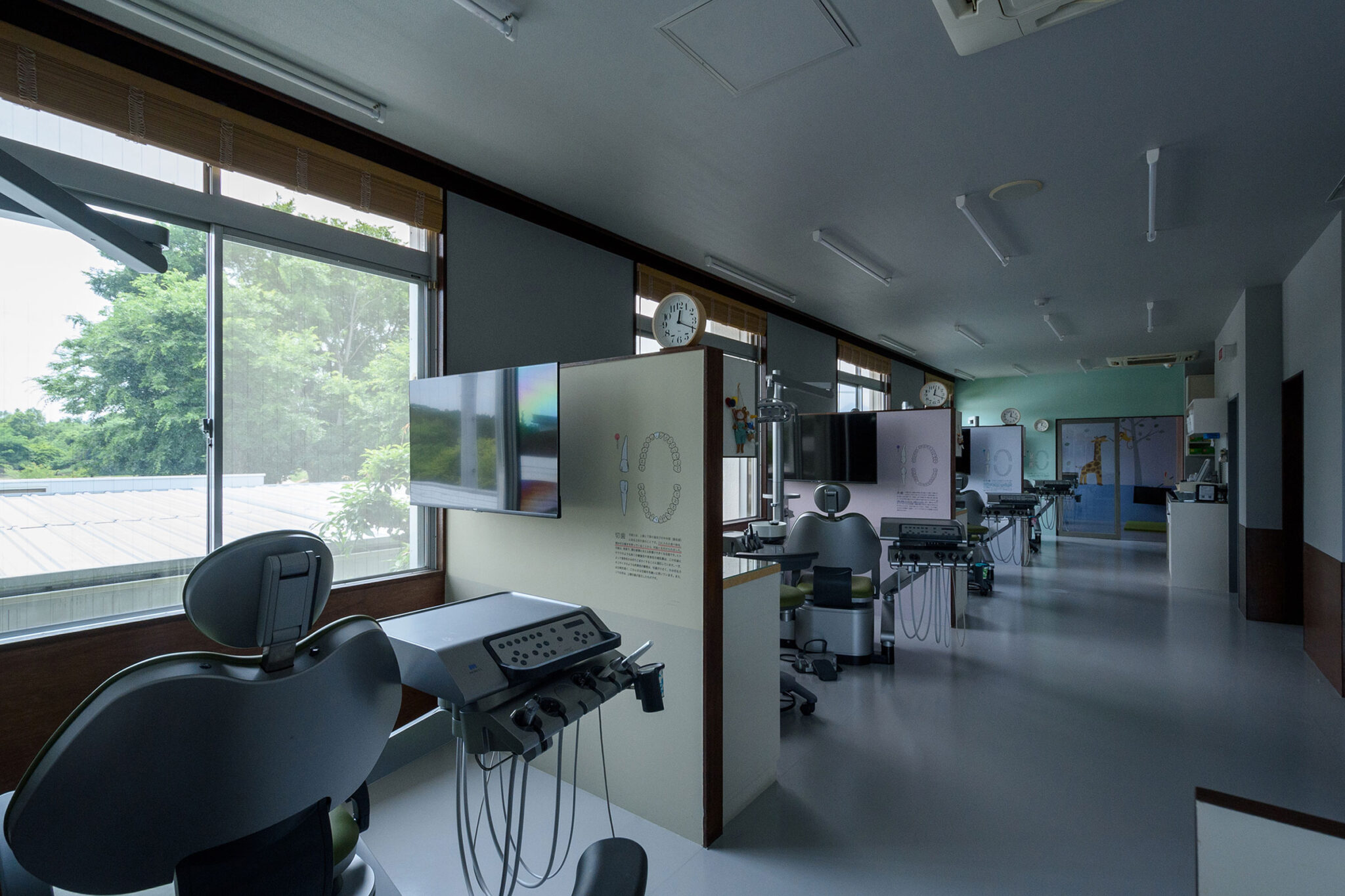

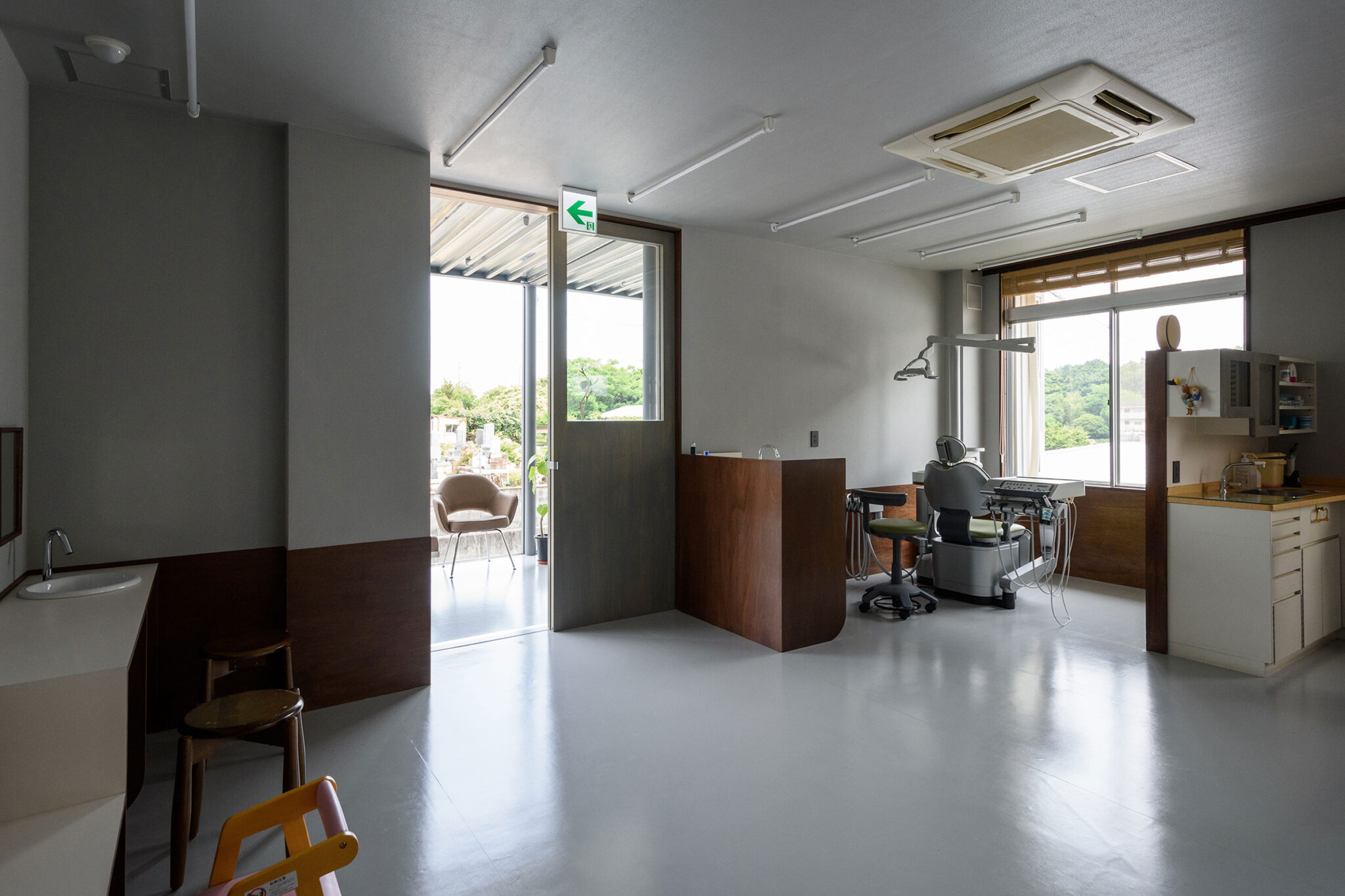

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 診察室 photo©葛島隆之建築設計事務所

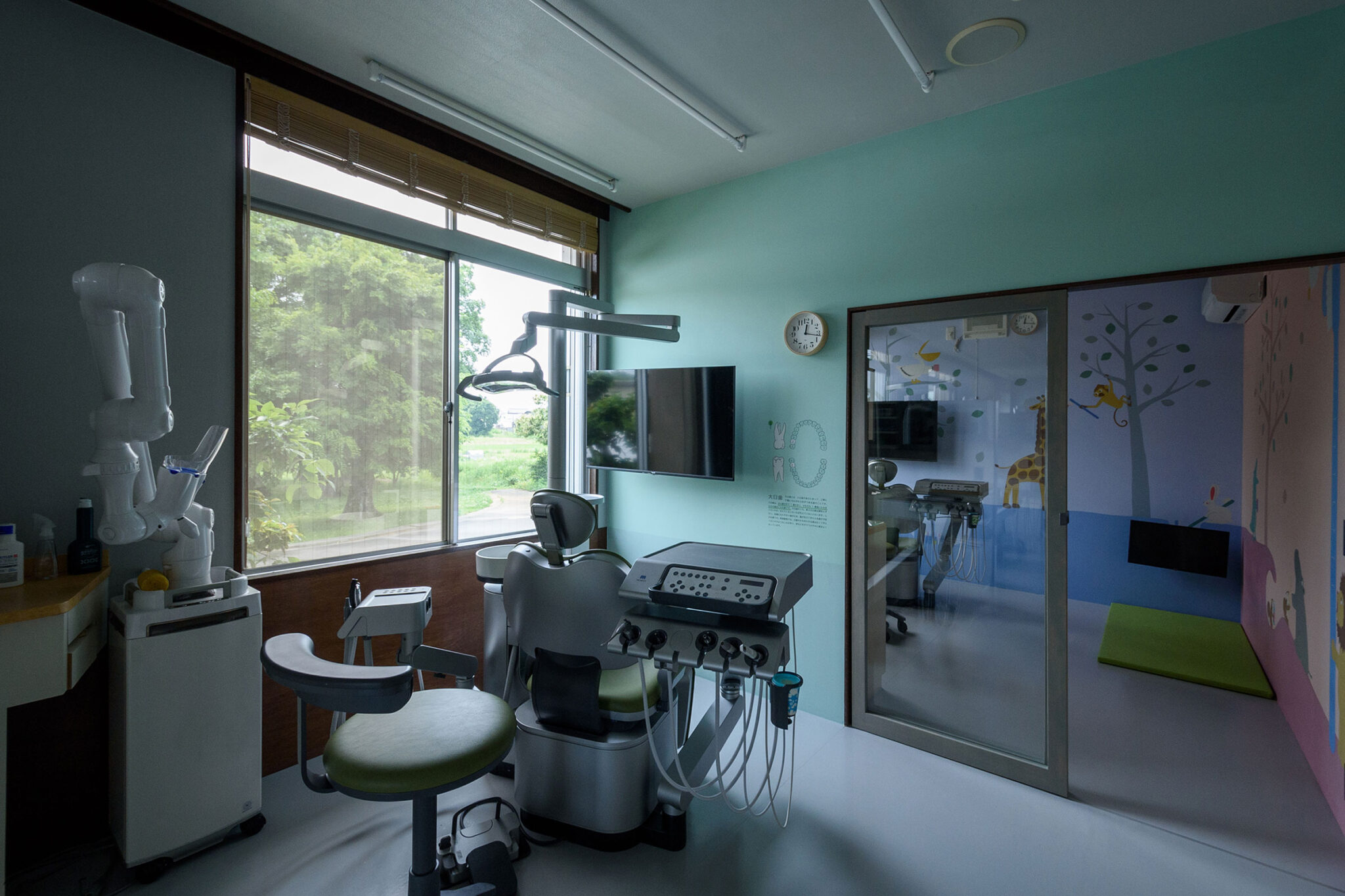

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 診察室から個室診察室を見る。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える トレーニングブースから開口部越しに待合室側を見る。 photo©葛島隆之建築設計事務所
葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える トレーニングブース、造作家具の詳細 photo©葛島隆之建築設計事務所

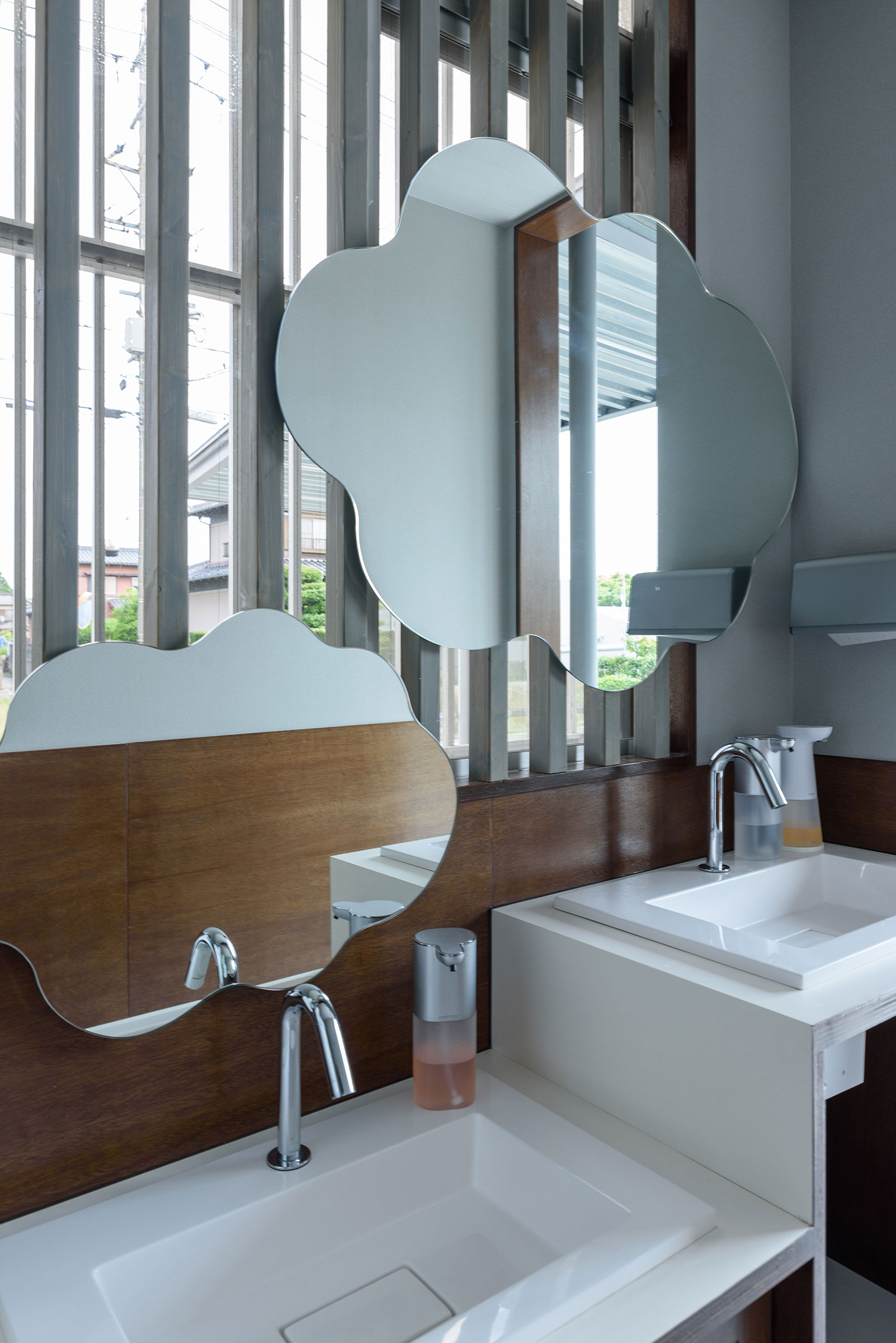

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 洗面所 photo©葛島隆之建築設計事務所

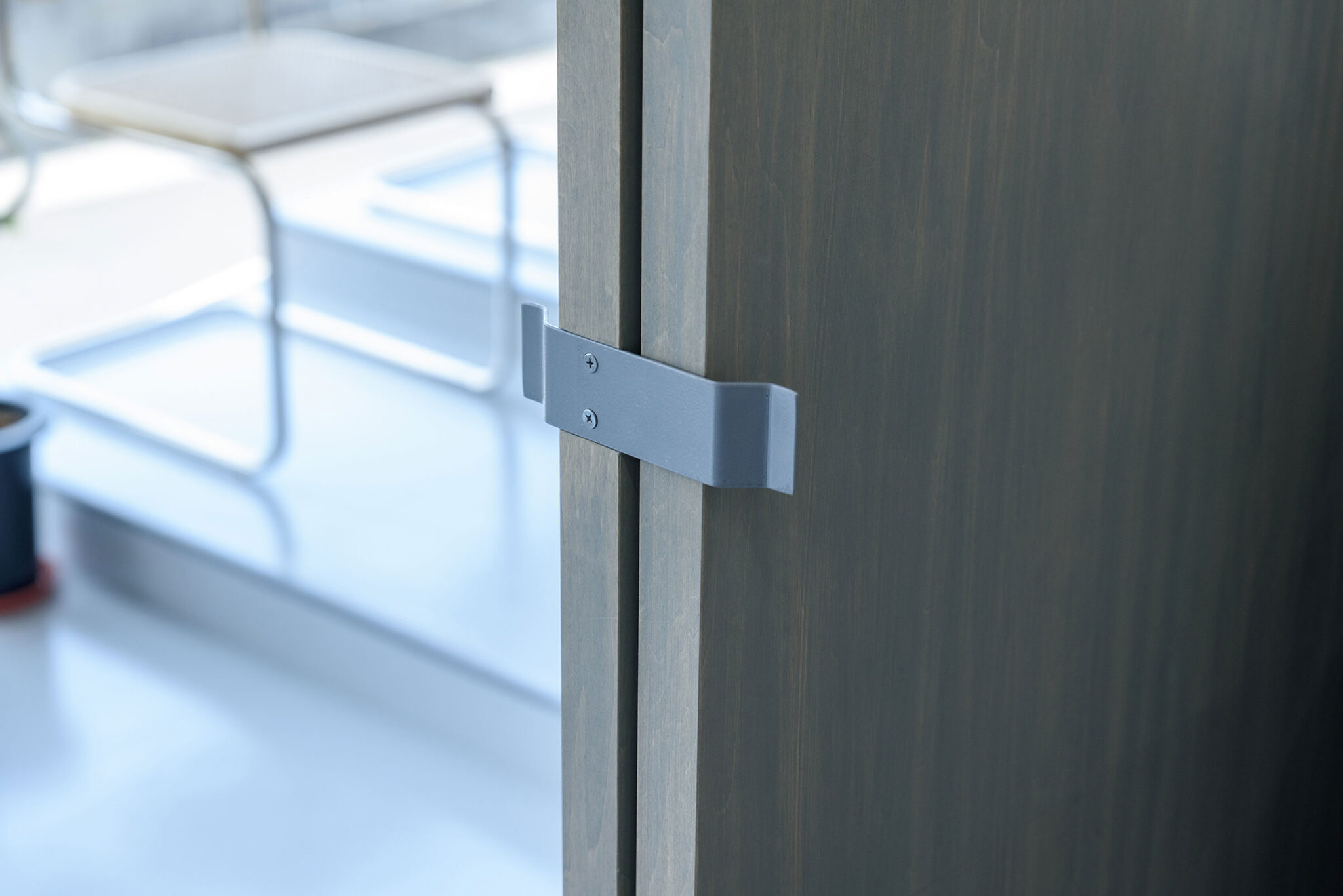

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 診察室、建具の詳細 photo©葛島隆之建築設計事務所

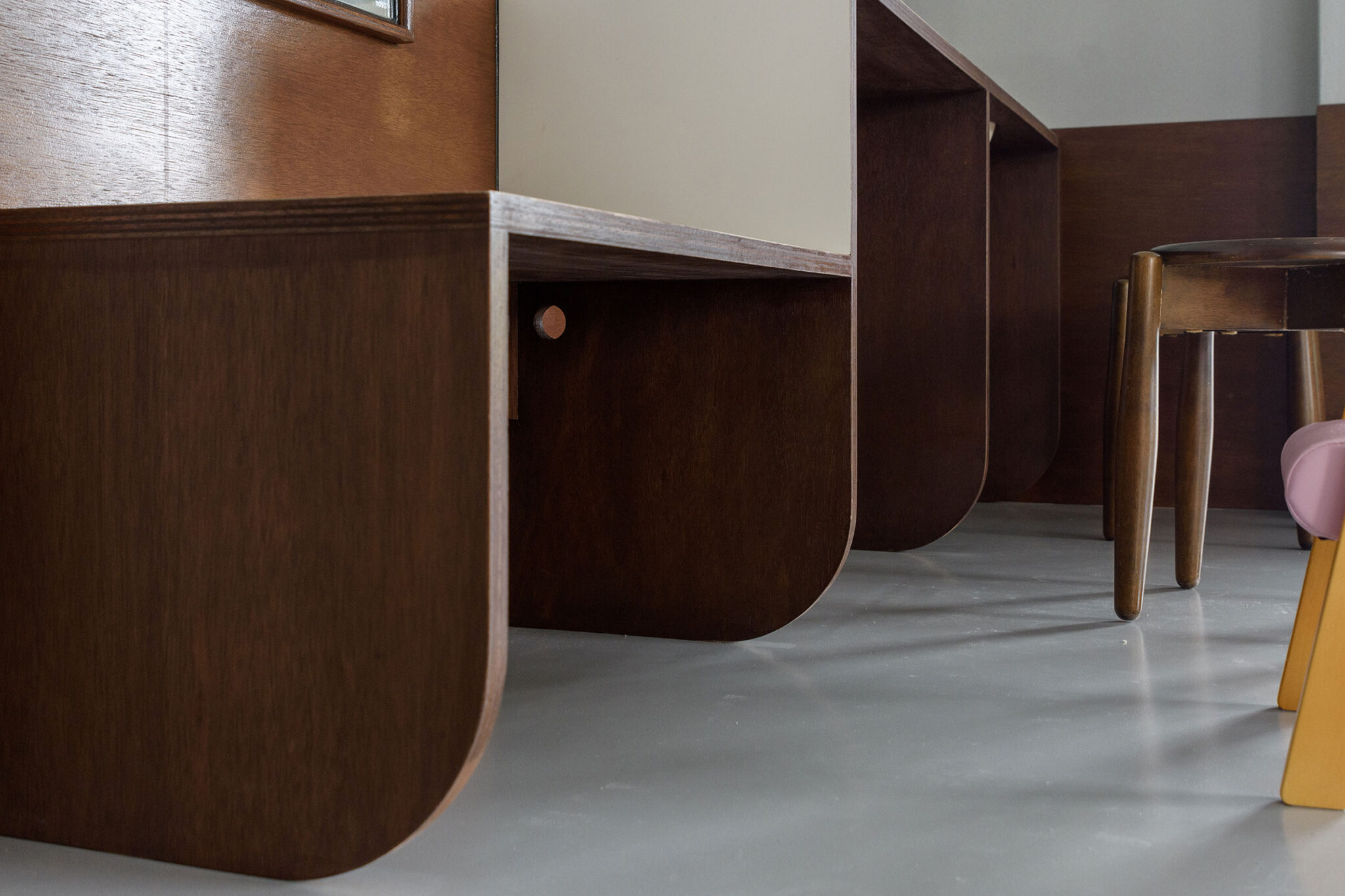

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室、造作家具の詳細 photo©葛島隆之建築設計事務所

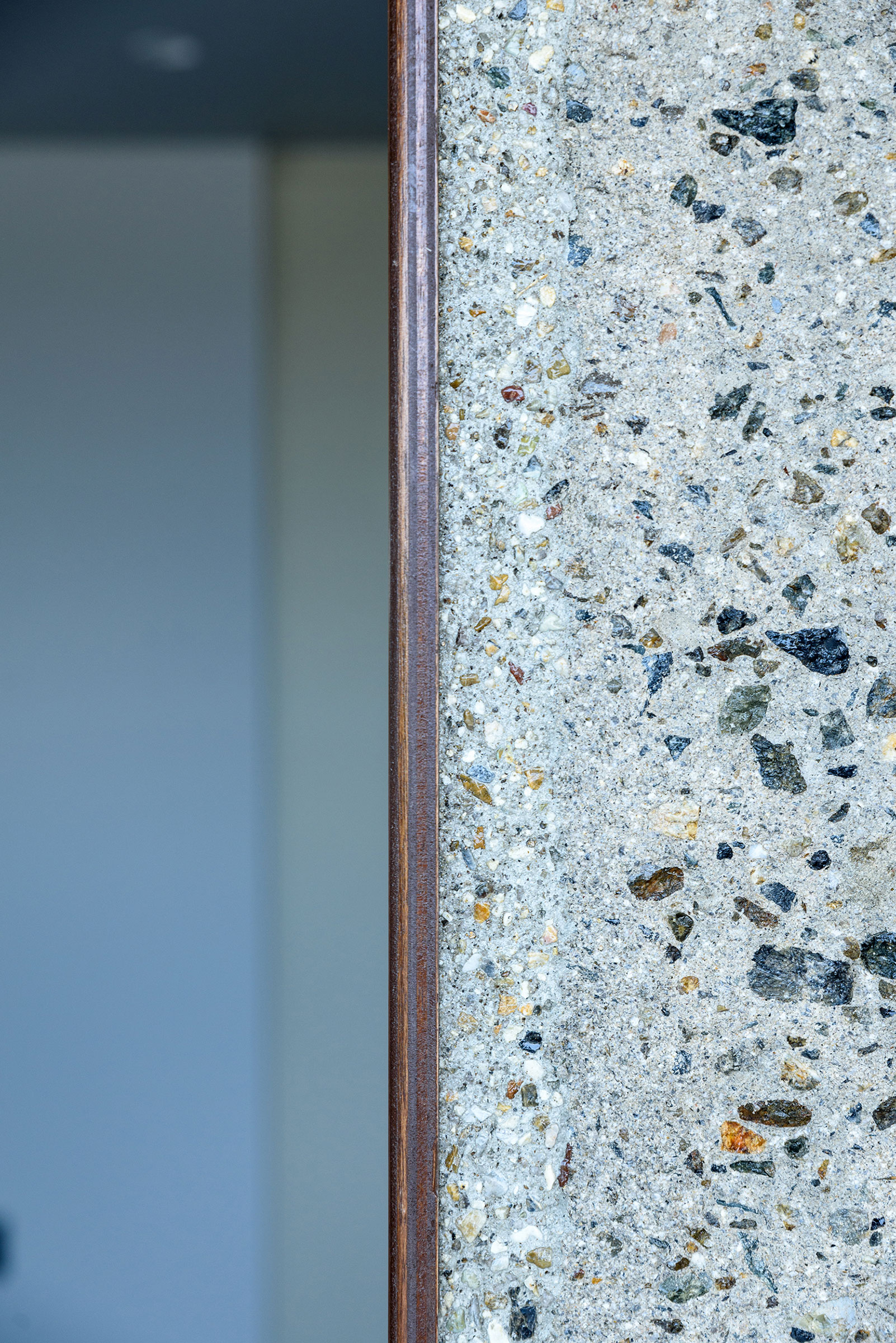

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室、枠の詳細 photo©葛島隆之建築設計事務所

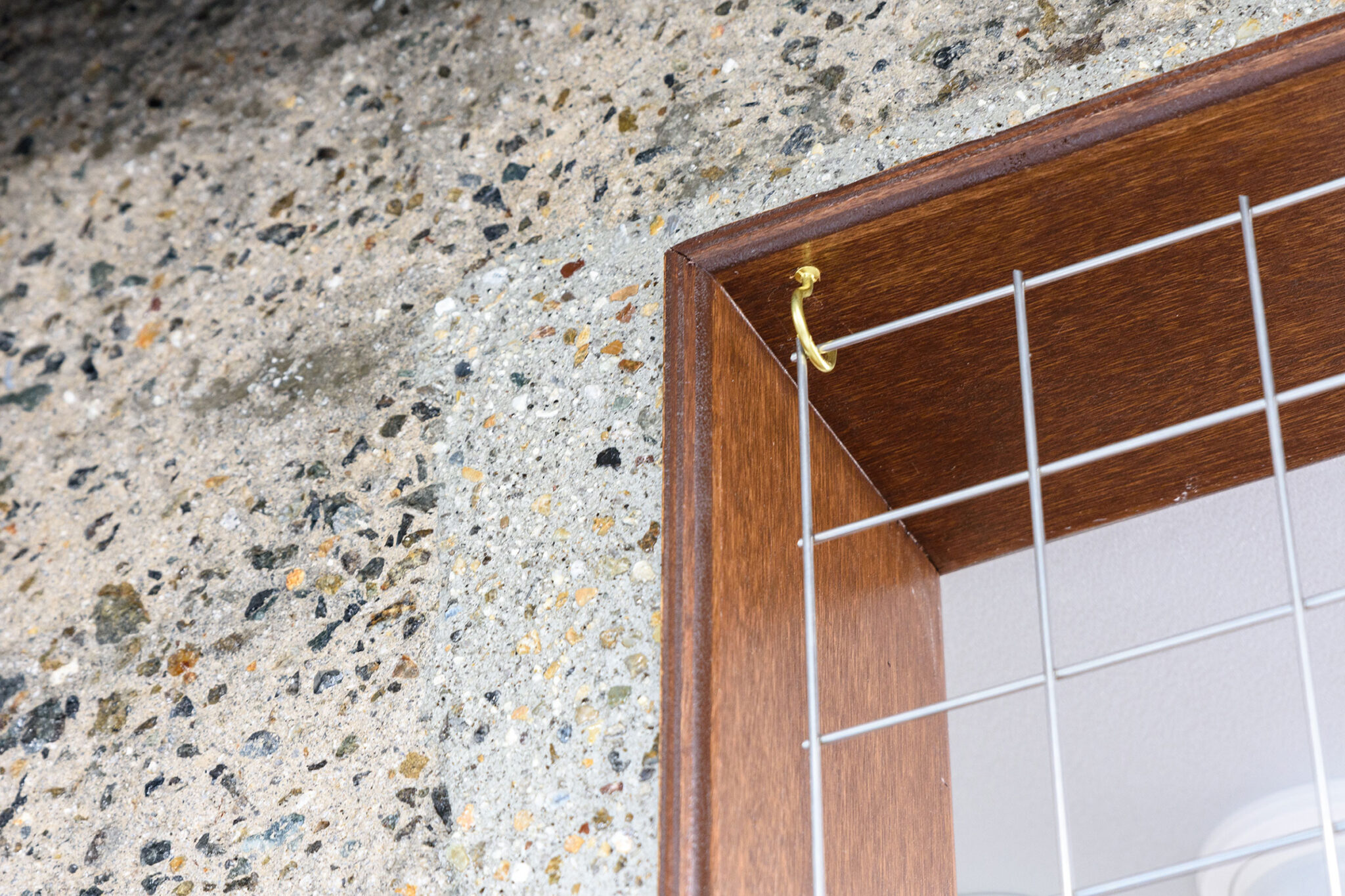

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室、枠の詳細 photo©葛島隆之建築設計事務所

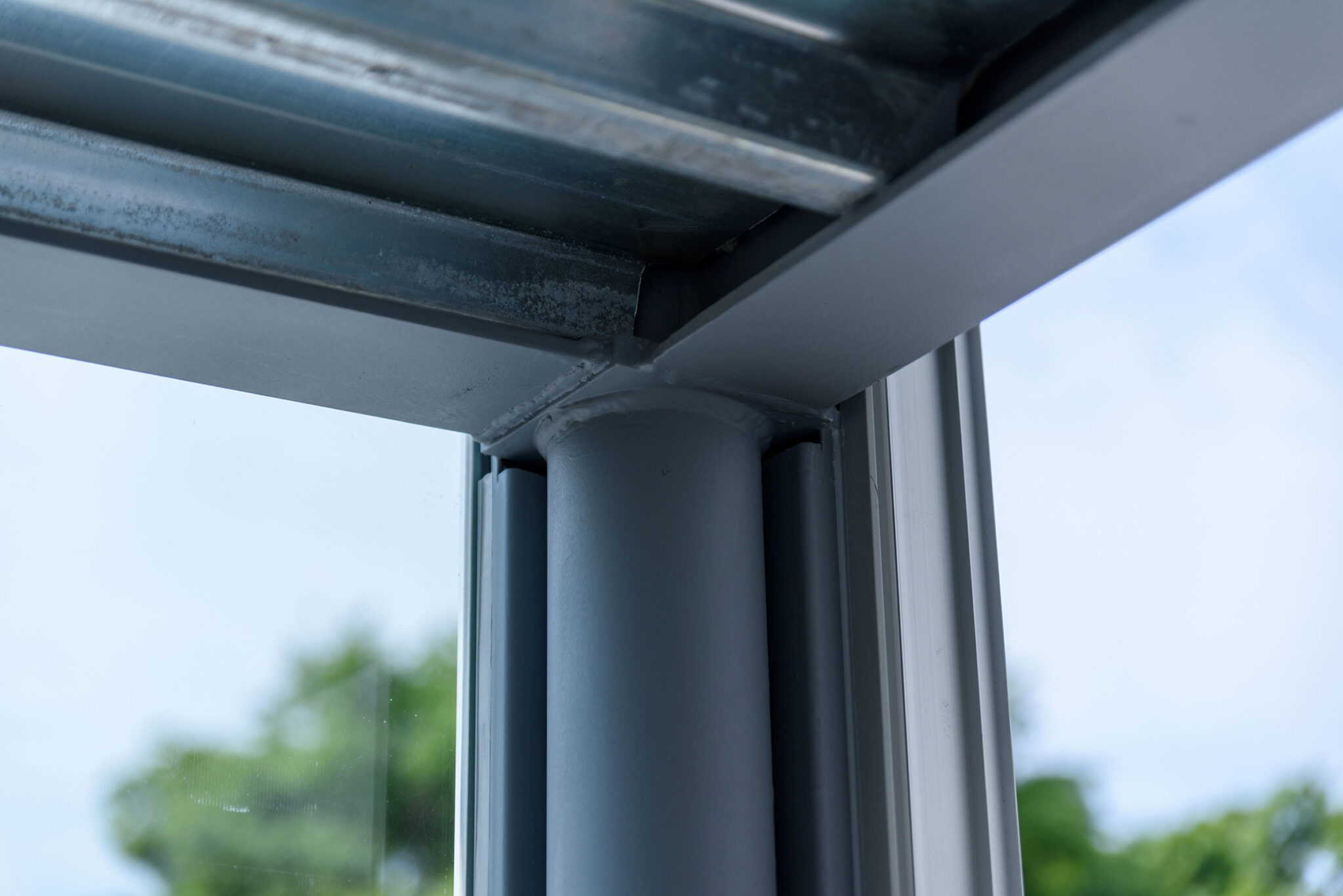

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室、柱梁の詳細 photo©葛島隆之建築設計事務所

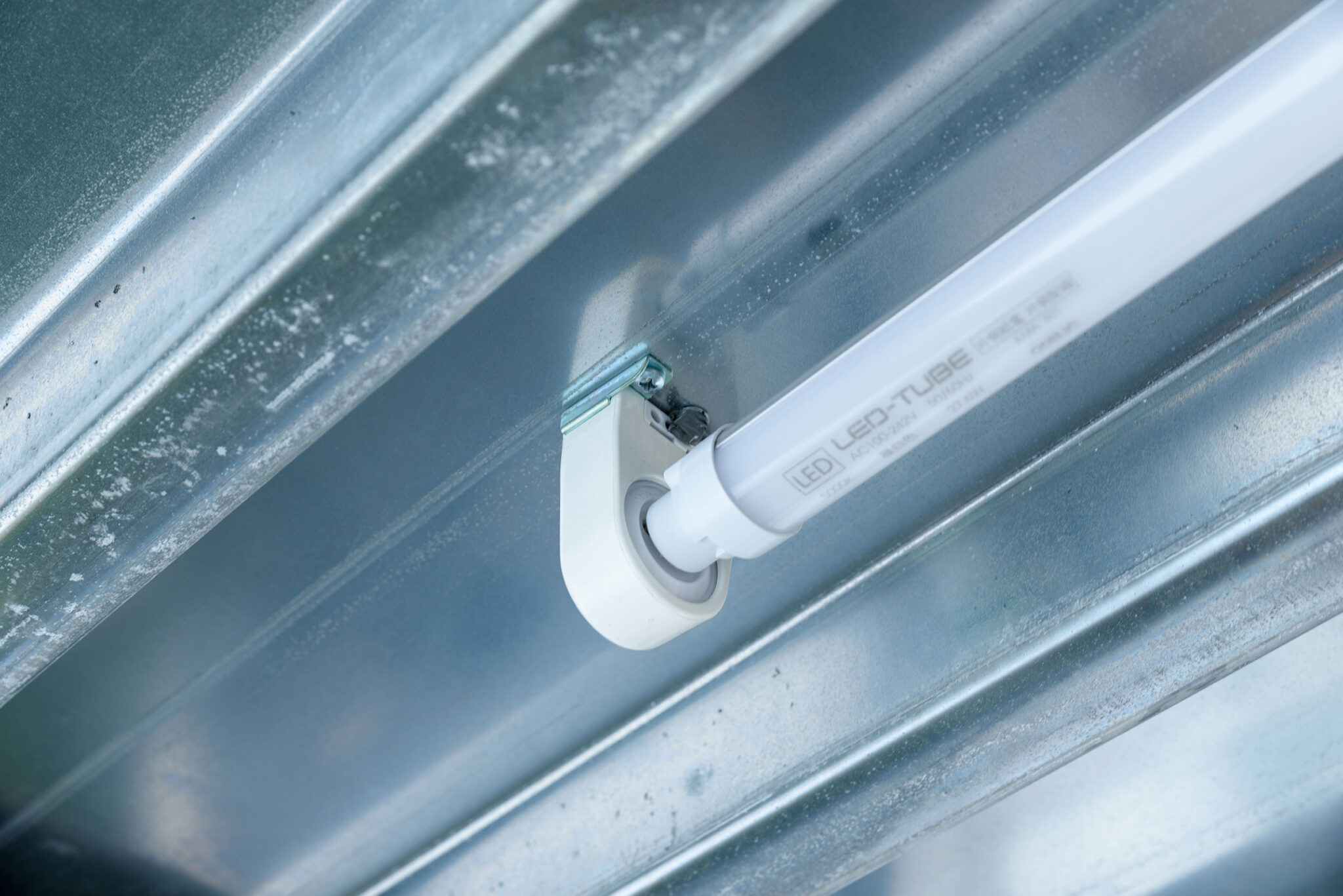

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 待合室、照明の詳細 photo©葛島隆之建築設計事務所

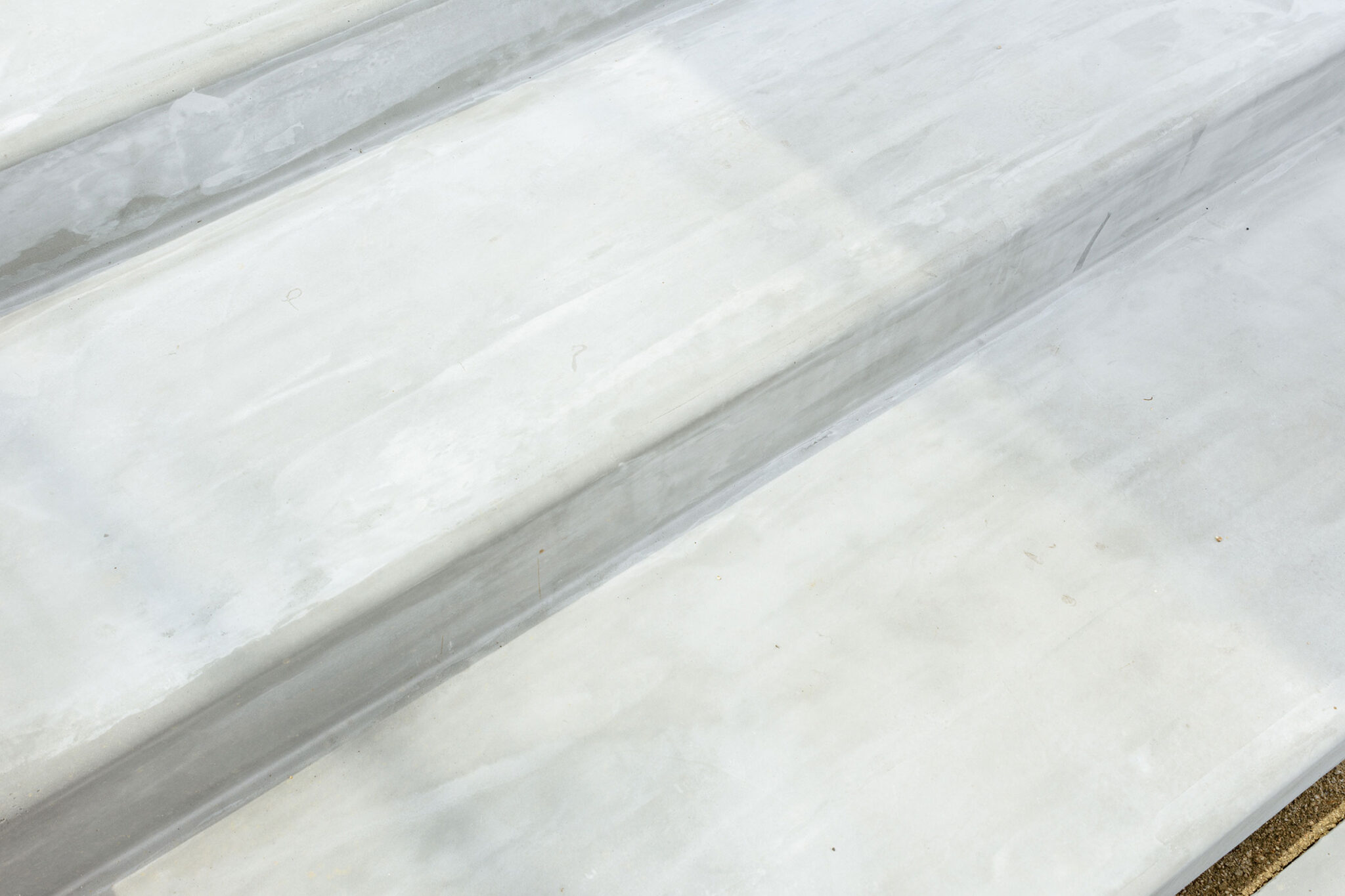

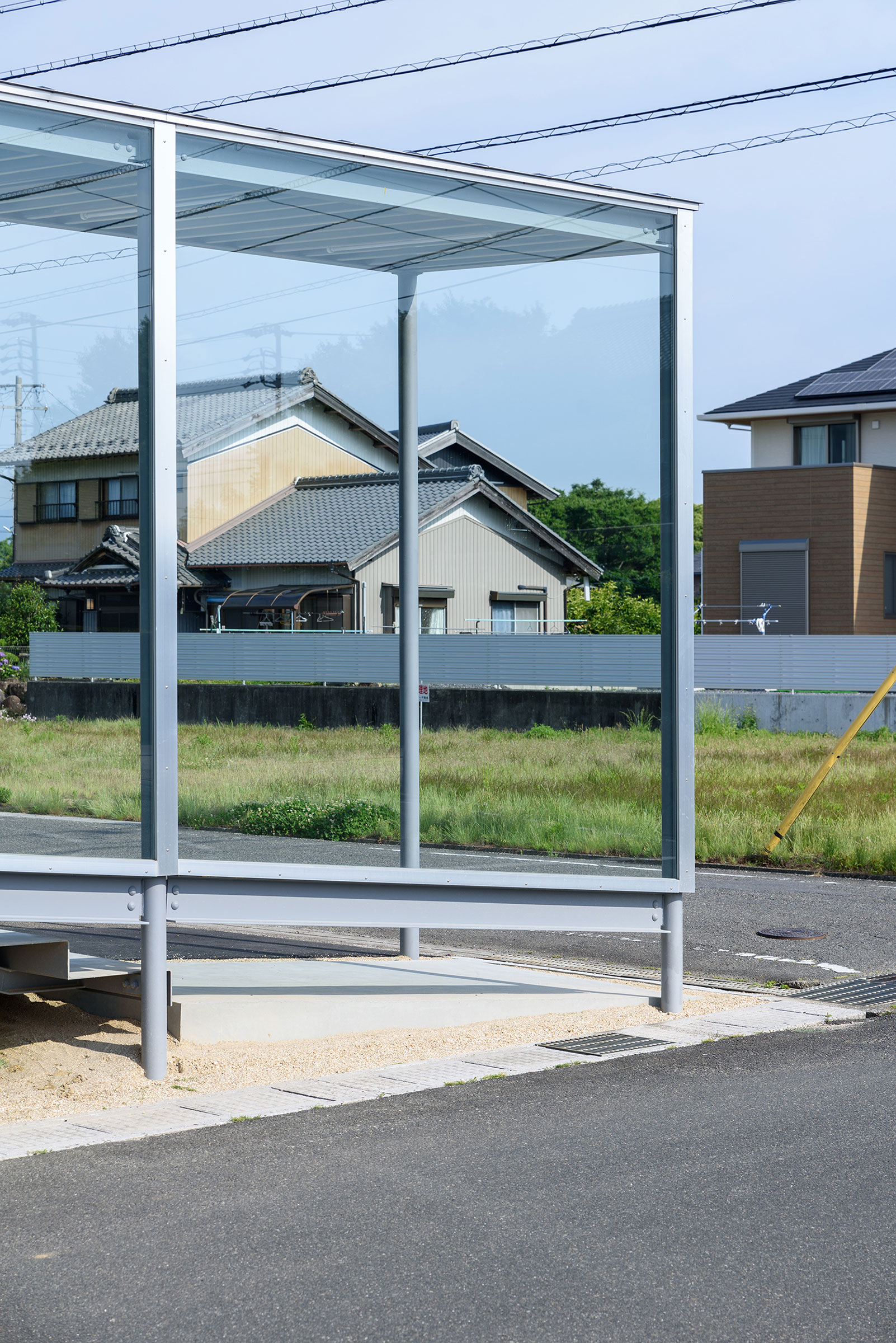

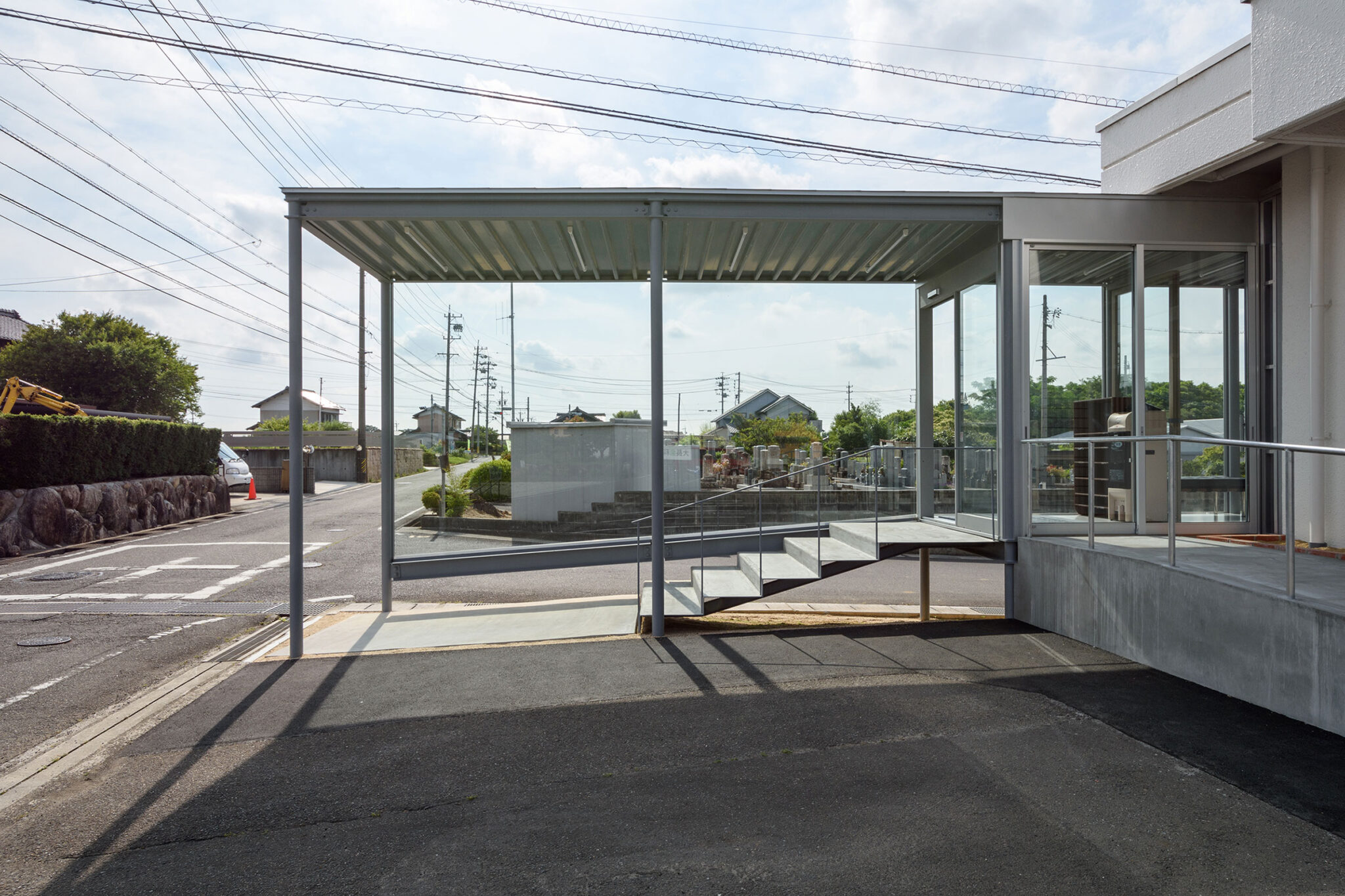

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える エントランスへの階段の詳細 photo©葛島隆之建築設計事務所

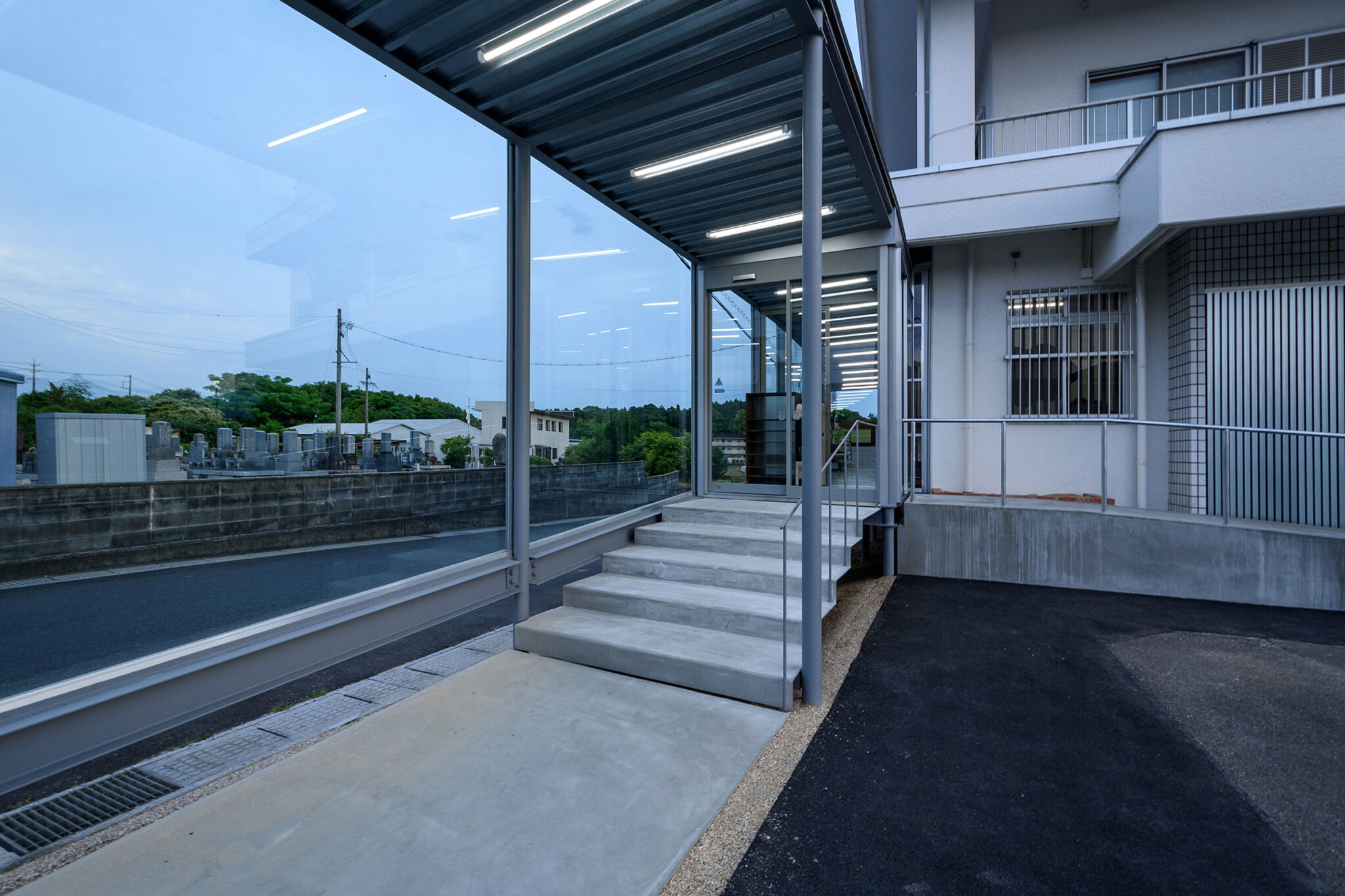

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 外観、敷地内の北側から見る。夕景 photo©葛島隆之建築設計事務所

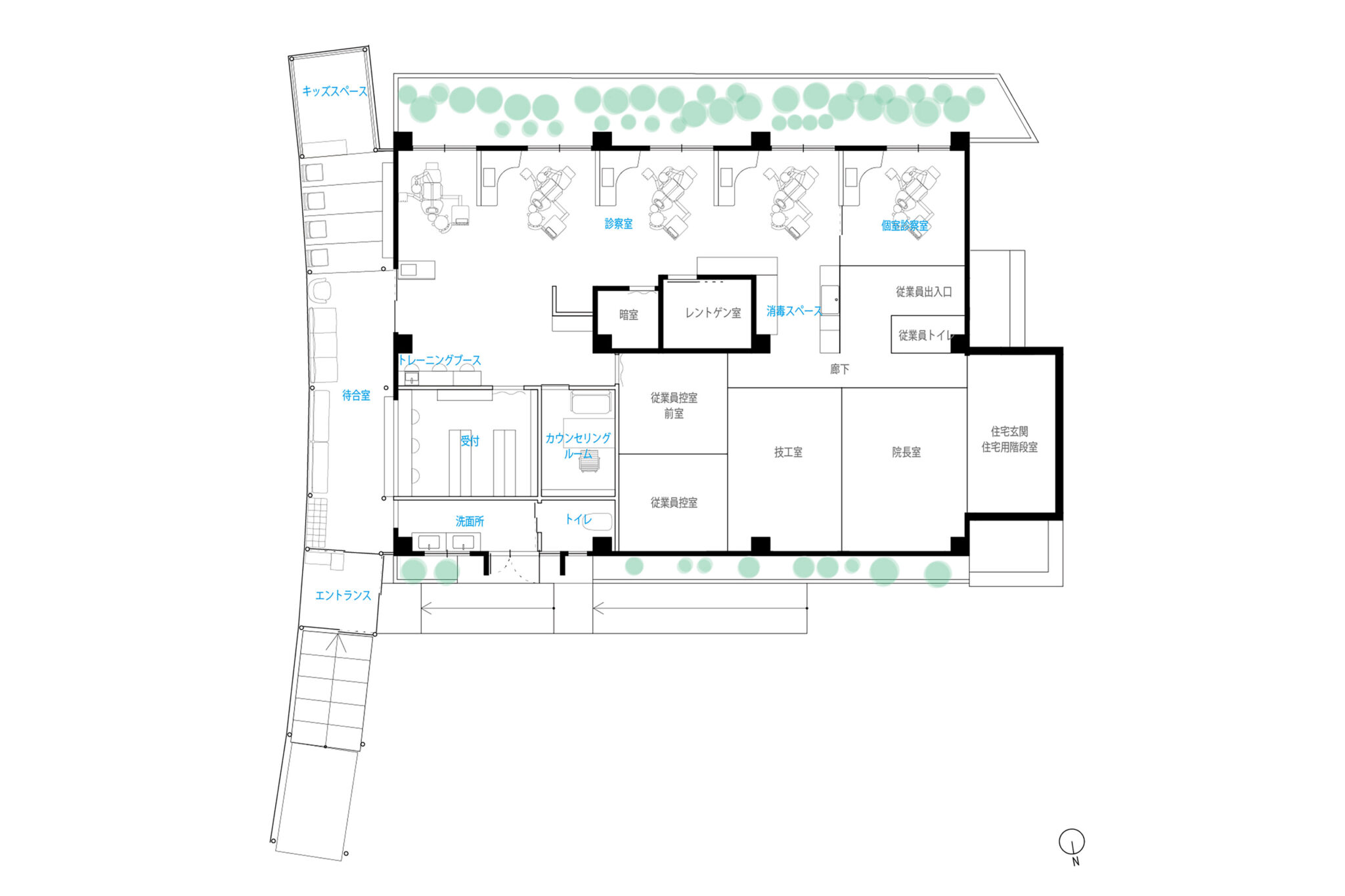

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 平面図 image©葛島隆之建築設計事務所

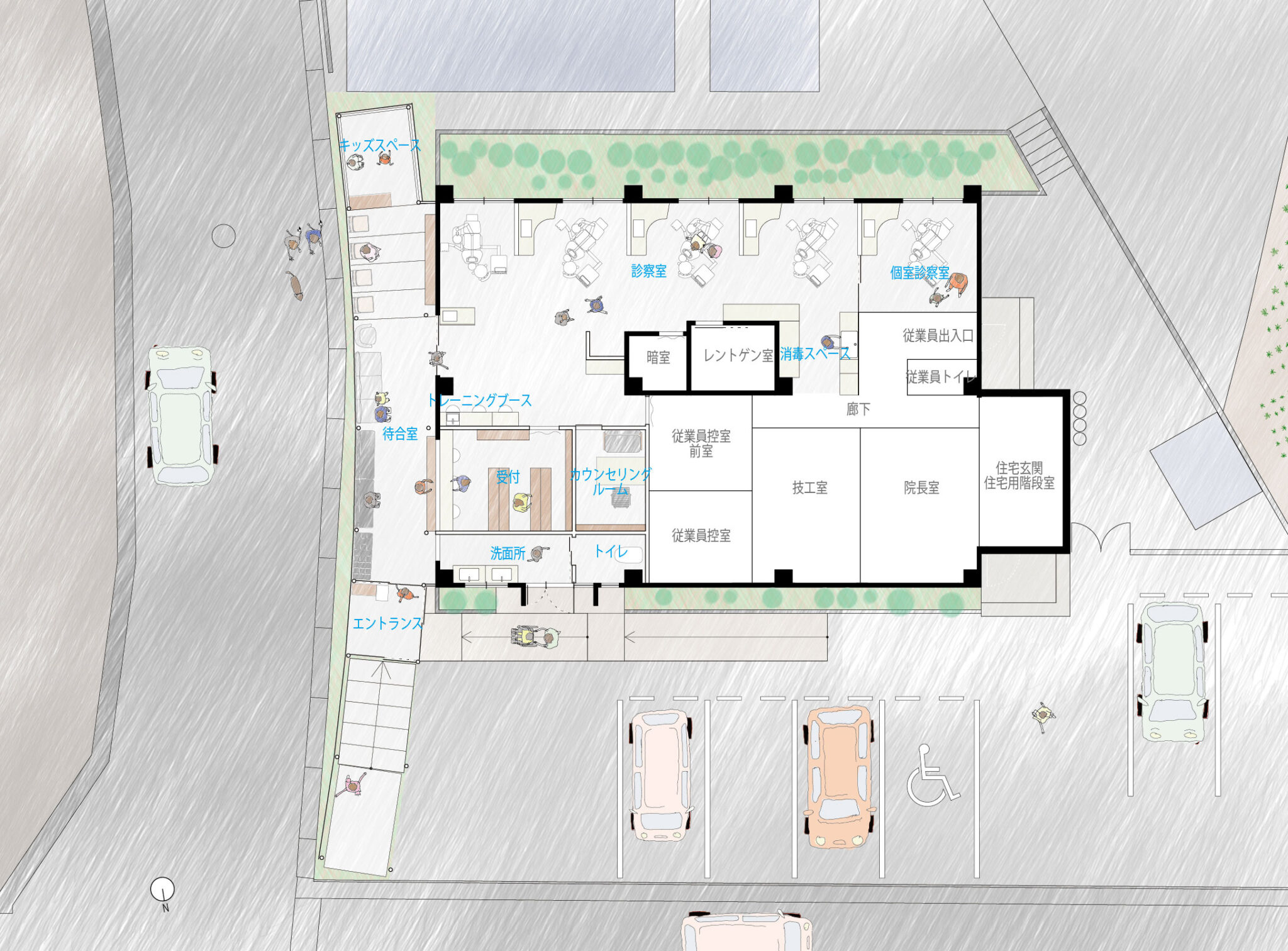

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 平面ドローイング image©葛島隆之建築設計事務所

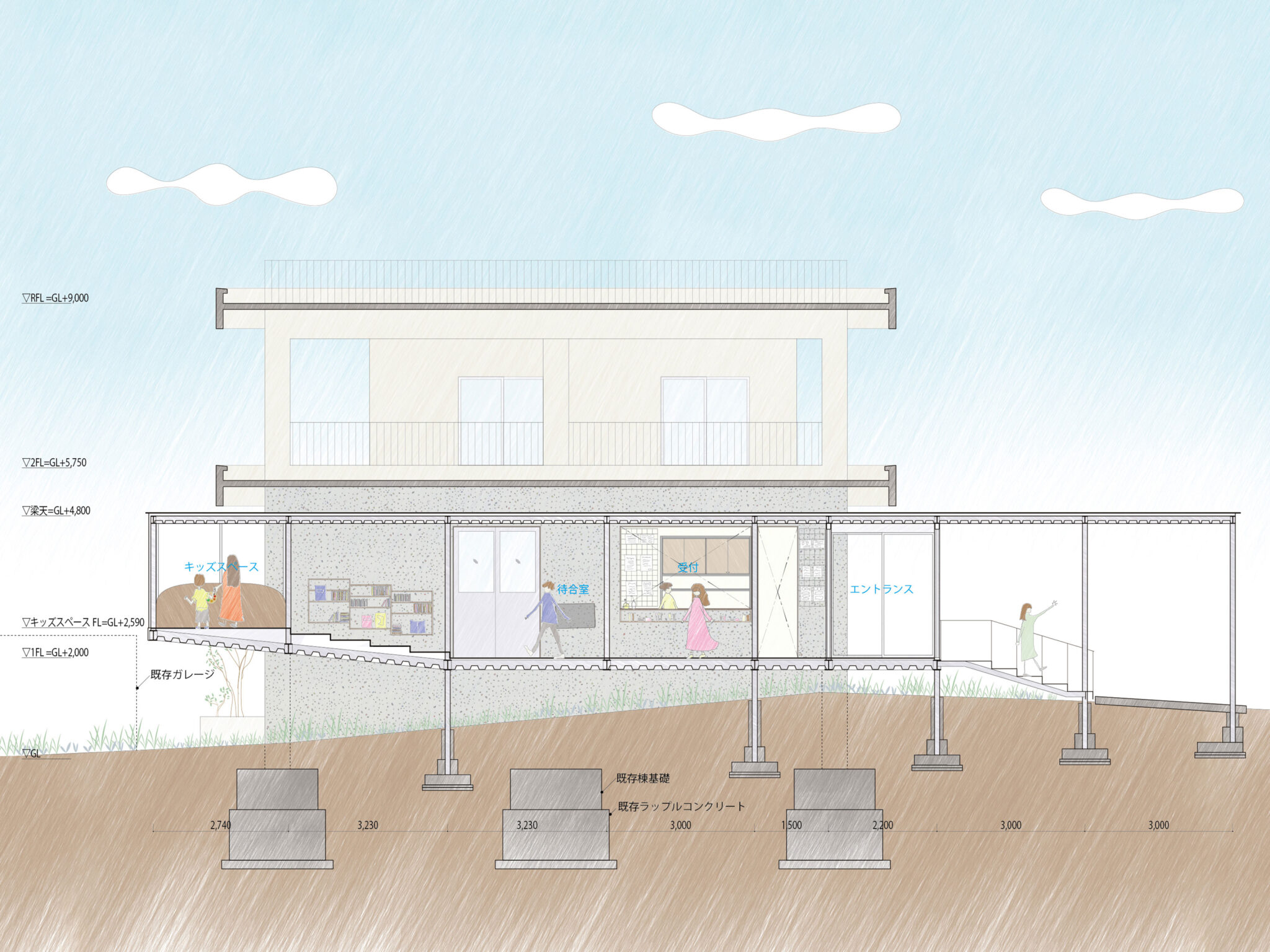

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 断面ドローイング image©葛島隆之建築設計事務所

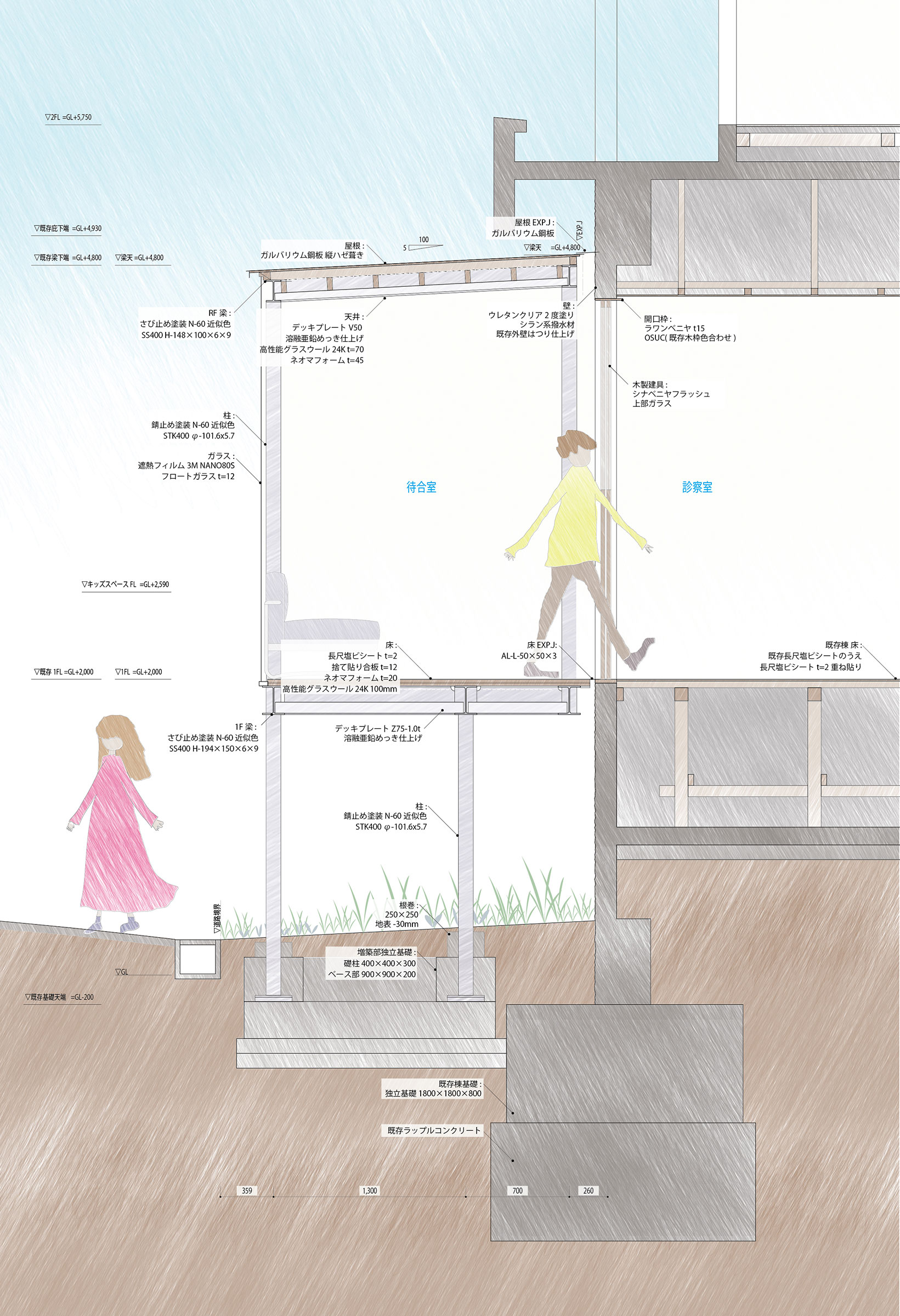

葛島隆之建築設計事務所による、三重の「Clinic O」。医院の増改築。イメージの更新と機能不全の解消を求め、既存と環境を繋ぎ合わせる為の“バッファー”となる細長い量塊を増築する計画を考案。訪問・治療・会計の流れを“生活に溶け込む”スムーズな体験へと変える 断面詳細図 image©葛島隆之建築設計事務所 以下、建築家によるテキストです。
既存建築と周辺環境を繋ぎ合わせる
三重県に建つ、築40年のクリニックの増改築計画。
市街化調整区域に建つ既存建築は1階を歯科、2階を住宅とするRC造で、まだユニバーサルデザインに対する考え方が普及していない昭和59年に建てられた。当時のこの辺りは今以上に田舎でのどかな風景が広がっていたとの事である。
想像するに、この真っ白なRC造のクリニックが建ち現れたときは周辺に強いインパクトがあったであろう。基壇を設けた威厳のある建ち方や、水平垂直を活かした造形による田園風景との強いコントラストなど、周辺に対する象徴性や独立性が当時の医院建築に求められた時代感であったのかもしれない。
本計画は、院長が二代目へと変わり、業務拡大に伴う建築の機能不全を改善したいという事に加え、リニューアルに伴うイメージのアップデートを行いたいという事から始まった。機能不全としては、キッズスペースの確保、バックヤードの拡充、アプローチやトイレなどのバリアフリー化などであった。
要望に対して床面積が不足している事から、増築を選択し、東側の隣地境界際の基壇を解体して細長い廊下状のヴォリュームを計画する事とした。ヴォリューム内部には待合スペースとキッズスペースを設け、待合スペースの面積が減った既存棟内はバックヤードとしての面積を増やし、動線を整理した。
増築棟としてのヴォリュームは、周辺環境と既存棟を繋ぎ合わせる為のバッファーとして考えた。
具体的には、踏面の広い階段やスロープの延長により、既存棟FLとGLとのレベル差を処理し、寄り付きやすいアプローチとした。構造躯体は既存建築の屈強なRCと繊細に応答できるよう、鉄骨のラーメンによって組み立てた。
地上階の柱は開口位置を避けるように、地面に落ちる柱は道路境界線と既存棟ラップルコンクリートをかわすように計画した。シンプルな考え方ではあるが、カーブしレベル差もある道路境界際における基礎や既存棟のパラペット付近に架かる桁梁などを計画するには、慎重な現地調査と施工が必要であった。
緩やかにカーブする坂道沿いの壁面は全面ガラスとし、周辺から内部空間と共に既存棟が覗えるようにした。ガラススクリーンは、階段ポーチまで延長し立面を抽象化し、人々を迎え入れる。
増築棟と接する既存外壁は内壁化することから、白い保護塗料を剥がしビシャン仕上げとし、既存開口部はサッシを外して受付カウンターなどへと転用した。新たに内壁として壁を貼って仕上げたり、開口位置を変更することなく、既存建築の要素を新しい建築の要素に置き換えた。廊下状の内部空間は、田園風景と40年の時間が刻まれたテクスチャーによって作られている。
時を経て建築に求められることが変化し、アップデートを求められた今回のプロジェクトにおいて、建て替えのような大掛かりな対応は負荷も大きく、既存環境に対して無作法であるように思う。
増築棟と既存棟とをつなぐ素材/専門性の高い建材を汎用性の高い材料に置き換える
増築棟の柱梁などは錆止め塗装グレー（N-60）をそのまま仕上げとして用い、天井はデッキプレートのメッキ仕上げ、既存棟との境界壁はRCのビシャン仕上げとした。境界壁の開口枠には、既存棟で各所に使われていた無垢の木材に合わせて調色し着色した、ラワン合板を用いた。素材違いの同色材である。このラワン合板は、造作家具や既存棟の巾木にも用いた。
既存棟の巾木は、唾液や血液の飛散・キャスタースツールやワゴンの衝突・治療の際のチェアーの跳ね上げによる足のこすれなどの汚れや傷に配慮し、一般的な巾木よりも大きなものとしウレタン塗装によって仕上げた。
これら素材の選択において考えた事は以下の二点である。一つは、増築棟と既存棟で出自の異なる色や素材を入れ替えて使用し、棟間の雰囲気を近づけ、体験の連続性を与えたかった事。もう一つは、医院建築における作法のようなものとして、ツルツル・ピカピカで専門性の高い建材が当たり前のように選択される事に違和感を持っており、少しでも汎用性の高い材料に置き換え、素材のあり方を開きたかった事である。
■建築概要
題名：Clinic O
